对于接入市电公网的电子产品，电源端口增加防雷器件是非常必要的。要想仿真一个电源端口的防雷电路，首先需要获得防雷器件的模型。下面案例中的防雷器件就是笔者从TDK-EPCOS网站下载的电源端口常用的MOV（S20K385）的Spice模型。

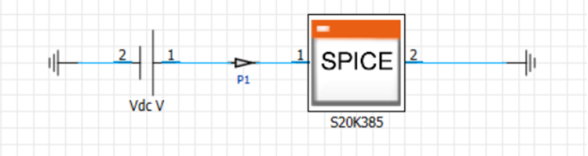

一、首先可以仿真MOV的IV曲线，方法参考FAQ097：如何获取二极管的IV曲线

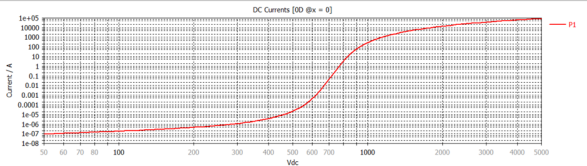

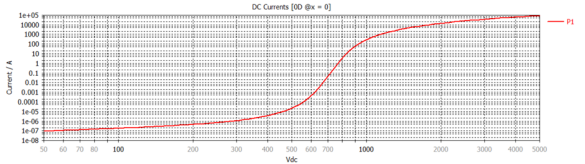

建议用CST 2023版本仿真，不需要后处理就可以直接在DC current文件夹中得到如下VI曲线结果：

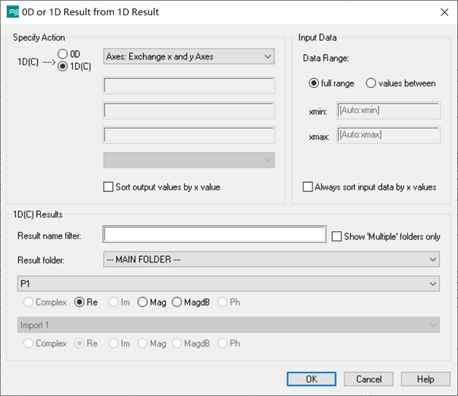

如果需要XY坐标交换，即将上图横坐标改为current，纵坐标改为Voltage，可以将该图复制到3D界面下1D result文件夹中，并使用后处理交换坐标轴。
仿真得到的IV曲线可以和该器件的规格书中提供的IV曲线对比，来验证器件模型的准确性。
二、接下来针对电源端口的防雷电路进行建模

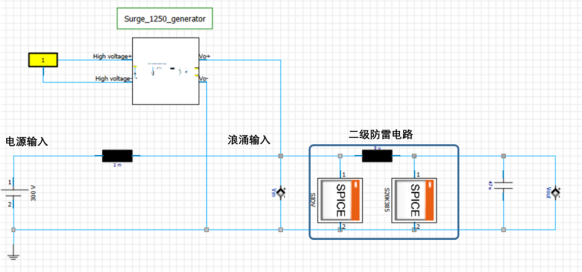

如下图所示，简单的电源端口防雷电路+浪涌发生器。

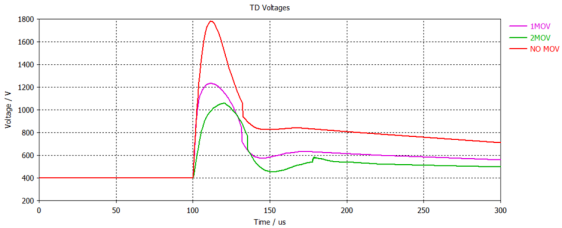

该电路对比了两种情况，无防雷，一级防雷，二级防雷的电压波形，如下如所示：
总结：
1. 防雷仿真，电路器件模型的建模是关键。
2. 非线性器件有时会出现仿真不收敛的情况，充分理解防雷电路原理，巧妙应用CST DS工作室，相信这些问题都会迎刃而解。
