如何利用CST把PCB的S参数生成Spice电路模型

最近又有小伙伴反馈，我想利用CST提取PCB的寄生参数，如果利用pRLC求解器的话，只能设置一个Gnd Node，对于一些有多个地平面的PCB，不太方便处理。今天我给大家介绍一个非常方便的方法，利用CST自带的Spice Extraction工具，自动生成。

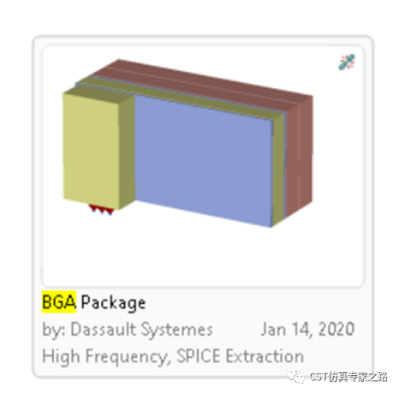

第一步，打开CST模型库里自带的BGA Package模型。

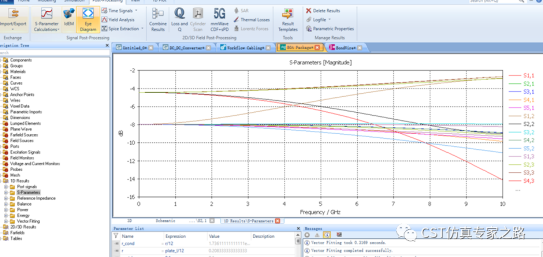

第二步，这个模型已经自带S参数的仿真结果。

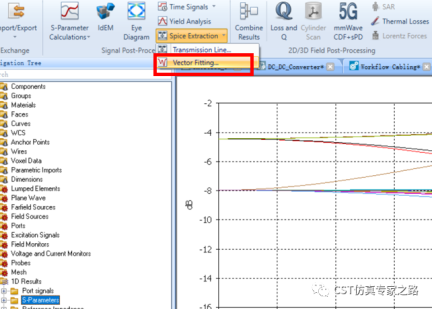

第三步，点击Spice Extraction。

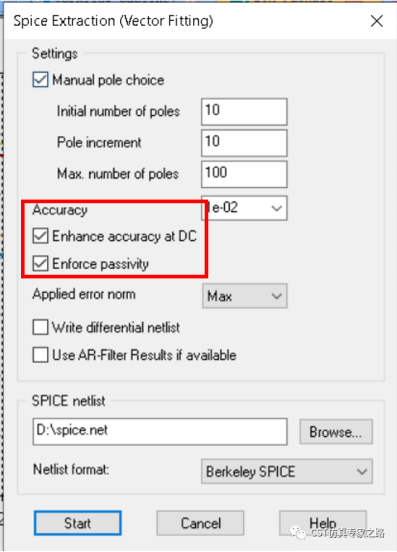

CST自带的Vector Fitting功能和IDEM比较类似，只是IDEM的功能要更强大，更加专业一些。在数据转换过程中，Vector Fitting可以对数据进行无源性和因果性的检测，剔除掉那些垃圾数据，提升仿真精度。

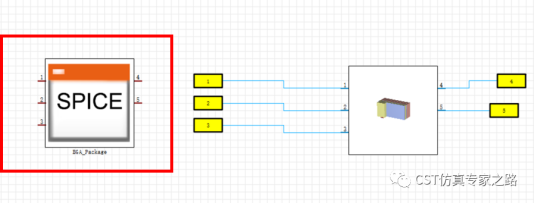

第四步，点击start，直接拿到Spice电路模型。
