很多用户在运行CST时，可能会遇到一系列的问题，我在这里总结了一些网络上关于用户提出的一些疑问与官方回复的解决方案，希望可以帮到大家。温馨提示（利用浏览器自带的查找功能Ctrl+F在搜索框里填入你要查找的问题的关键词，可以在文中更快地找到你想要的答案）
相关链接：
CST的QA问题合集1
CST的QA问题合集2
CST的QA问题合集3
Q：在做微波工作室与设计工作室的联合仿真时，设计工作室需要加入一段10khz频率的pwm波来驱动igbt逆变电路，由于驱动频率低，信号时间长度接近毫秒级，导致仿真需要的时间特别长。
A：如果不是true transient，场路协同是分开计算的，电路里仿真的久一点应该也能接受吧。
Q：想参数扫描或者优化的目标函数想设置成主瓣角度随变量的变化要怎么设置才可以啊？
A：farfield result后处理=》output type改成0D=》可以在result value下看到main lobe direction。
Q：能否设置成宽频的频变材料，去仿真lte
A：当然，材料参数里设置成散射即可。一般也都是频率相关得参数
Q：用的波端口，积分求解器，一直显示报错，让我清掉所有的波端口进行仿真！
A：换离散端口
Q：尝试用其他源的时候，例如Hz dipole，是不是就不能使用F-solver，要用T-solver? 这个时候如何保持网格划分一致呢？
A：T-solver简单，exclude from simulation 就行了
Q：什么是高次模?
A：高次模就是除了正常的最好理解的两个正交极化之外所有乱七八糟讨人厌招人烦的电磁场形状~
Q：为啥DCDC滤波器部分的电感在实际电路中加在两条印制线之间，此处设置了离散端口，而在DS工作室里是加在端口和地之间？
A：CST里面端口作为3D和电路的接口，它的定义方式就是这样的。如果直接接地，就是端口短路，什么都不接就是开路。

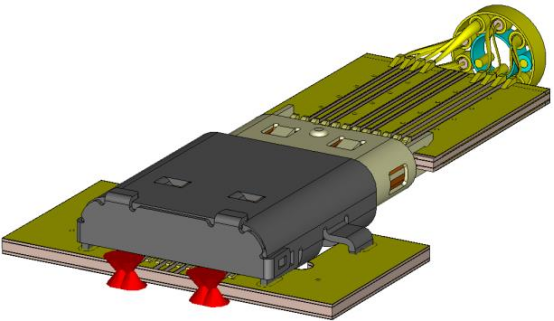

Q：可以使用CST建立PCB结构模型吗？
A：简单的可以，毕竟不是pcb画图工具
Q：port只有按pin的方式建立吗？可以以net方式建port吗？
A：net的端点就是pin，自动的方式只能建在两头。不然只能用手动。
Q：针对大功率发射天线，想要评估天线在大功率发射时的温度分布情况和空气击穿现象，是不是也可以仿真实现？
A：CST可以
Q：如果我仿真一个相控阵天线，变形不是由热应力产生的，而是由外力作用产生的，是不是也可以仿真变形后的电磁性能呢，如果能具体怎么操作呢？
A：当然也可以，就不需要前面的热分析了。不过如果仅仅如此建议直接在abaqus求好形变的网格，在到CST里直接计算就可以了。
Q：我买的2021能升级么？
A：有维护就有升级
Q：数化扫描过程中，如何对多参数进行扫描，并且将结果导出？
A：选择new parameter的时候多选几个。
