CST热仿真CHT求解器--针式散热片+风扇

之前介绍过CHT仿真针式散热片：

仿真实例036：热仿真CHT求解器--针式散热片

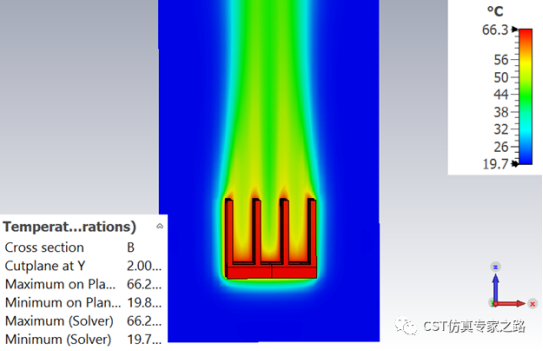

用的是和自带案例差不多的结构，用的是自然对流，最高温度是66摄氏度。

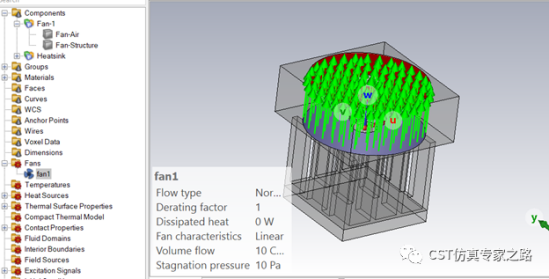

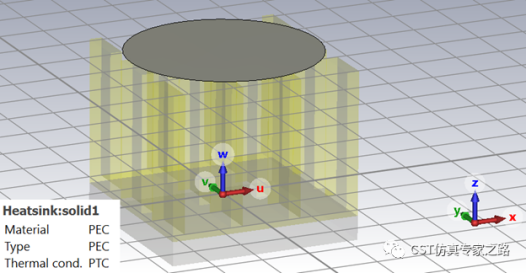

这期我们介绍强制对流，尝试在散热片上方加风扇向上吹，加速散热降温。风扇有两种定义方式，最简单的是一个无厚度的PTC，也可用宏画一个圆盘风扇，近似实际的风扇形状。我们先尝试用无厚度的薄片。

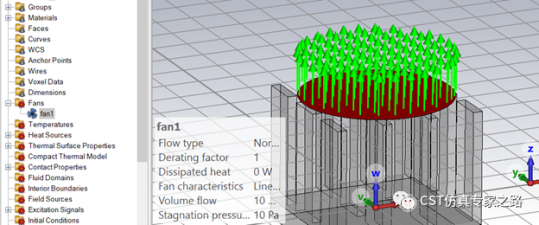

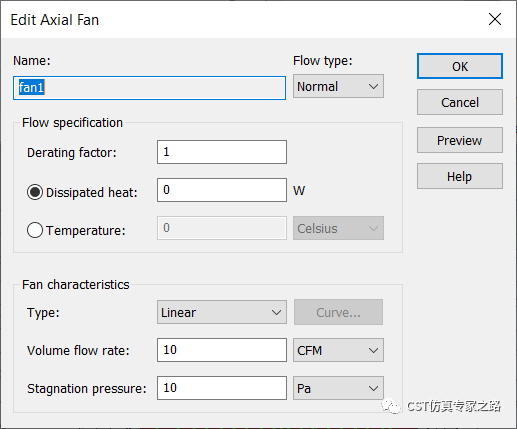

我们将风量定义为10CFM（立方英尺/分），静压为10Pa，线性模型。对于这个尺寸的小风扇，类似台式电脑中的CPU风扇，这个定义算合理。注意风扇方向。

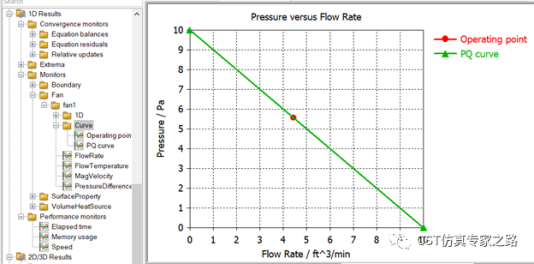

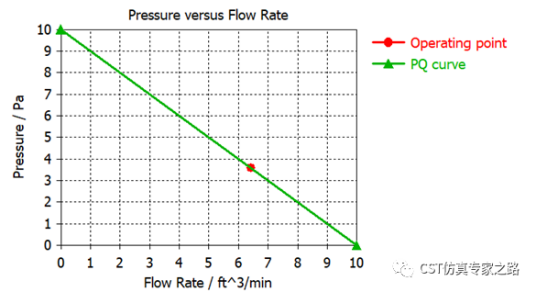

仿真结束可查看该风扇的PQ特征曲线以及实际运行的PQ点。

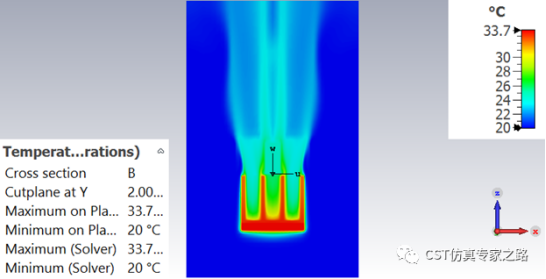

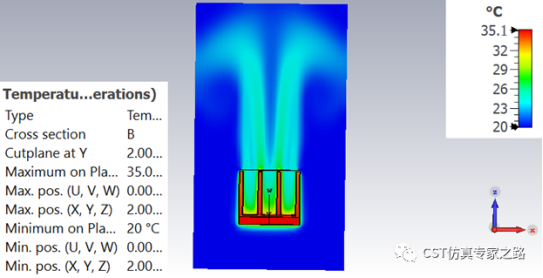

温度:

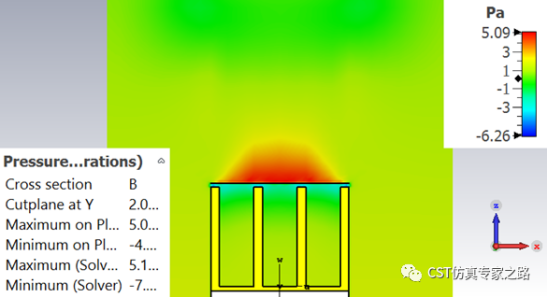

压强：

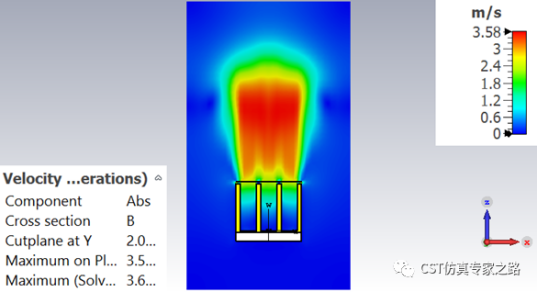

流体速度：

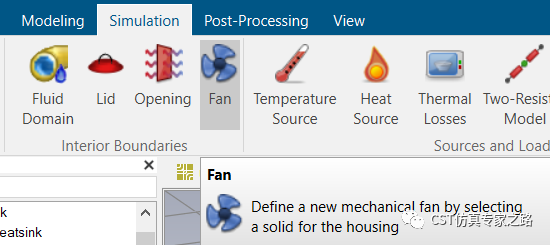

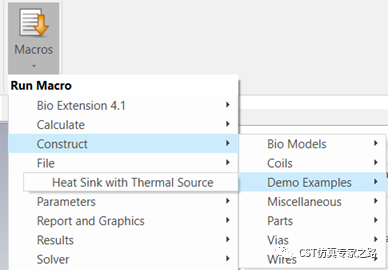

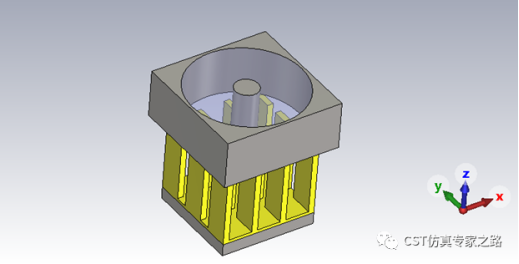

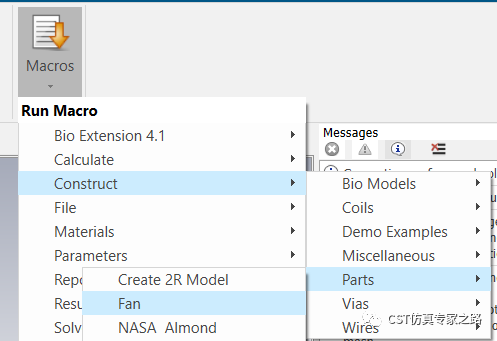

下面我们用宏自动建模风扇：

定义风扇参数及方向，我们用同样的10CFM和10Pa静压。

仿真之后可见运行状态不同，风量更大，压强更小。

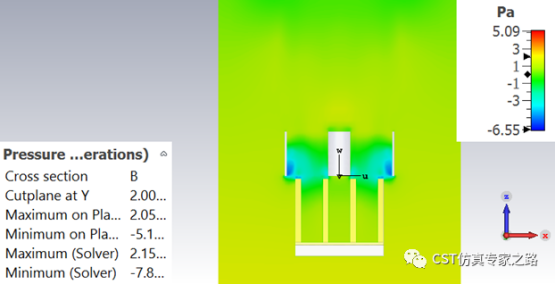

压强较小：

温度：

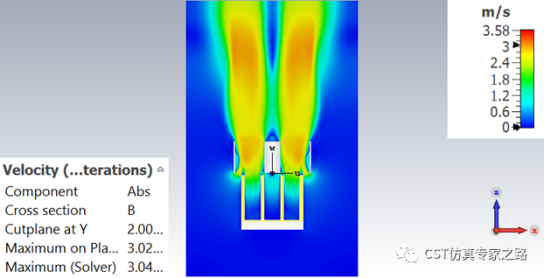

流体速度：

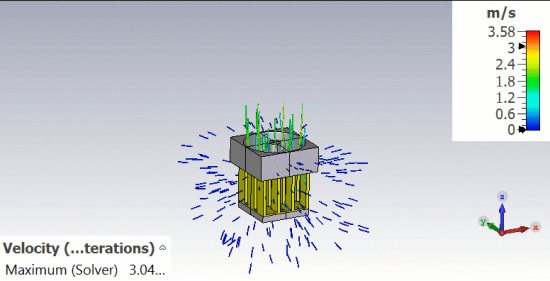

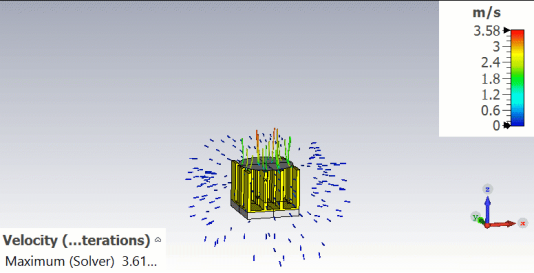

对比两种风扇的速度动图：

小结：

1.    风扇是强制对流常见的工具，CHT中支持两种风扇定义。

2.    这里并没有对涡流模型进行优化，仅为了展示仿真功能。

3.    由于风扇尺寸，结构，面积都不同，即使风扇参数相同，结果也不同。比较一致的结果当然就是温度都比自然对流低很多。

（内容、图片来源：CST仿真专家之路公众号，侵删）
