CST如何直接导入弯折后的PCB【案例解读】

在最新版本的CST2021的EDA导入模块中已经支持直接导入带有bending parameter弯折信息的功能，本期我们介绍一下是如何进行导入操作的。

准备工作

Step0. 安装环境

CST下直接导入allegro的板子，需要满足下面两种场景中的一种，看哪一种比较方便获取。

1.需要在相同的电脑上同时安装allegro的版本，例如Cadence17.2，（不需要口令）。

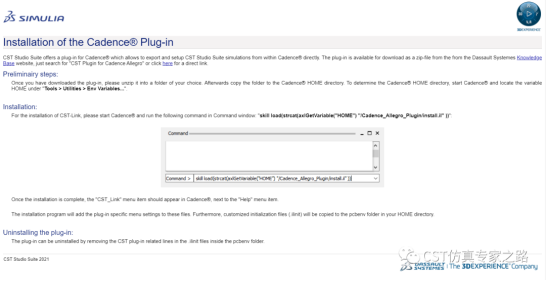

2.如果Allegro安装在不同的电脑上则需要在那台电脑的Allegro安装CST Pluge-in插件。详见CST帮助文档中的安装说明如下图:

Step1 导入PCB文件到微波工作室中

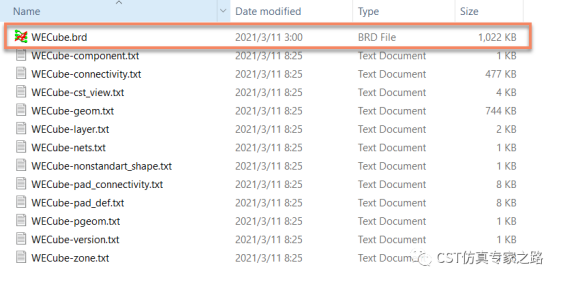

把准备好的brd文件如下图：

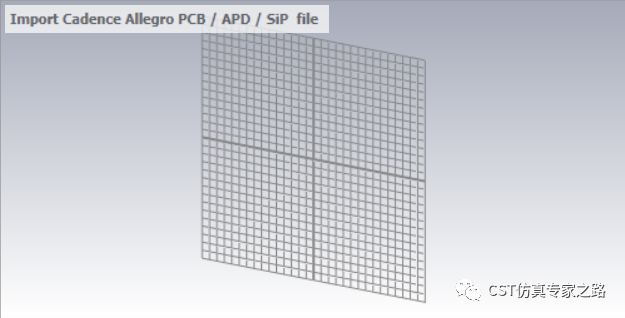

拖拽进主窗口，

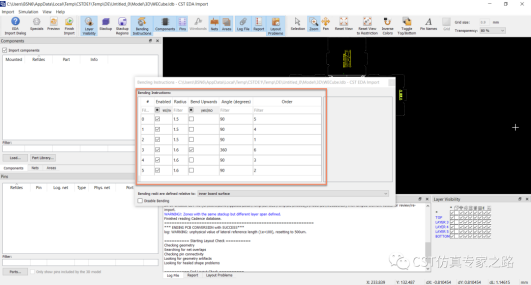

如果PCB本身含有bending paramenter，可以在下图位置查看和修改

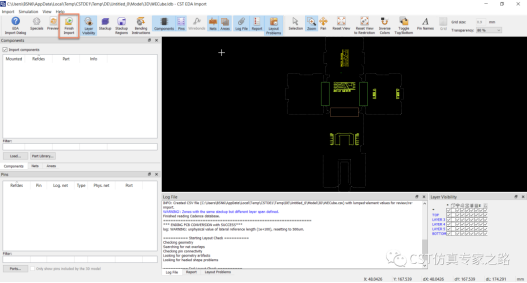

点击Finsh import，自动进行导入

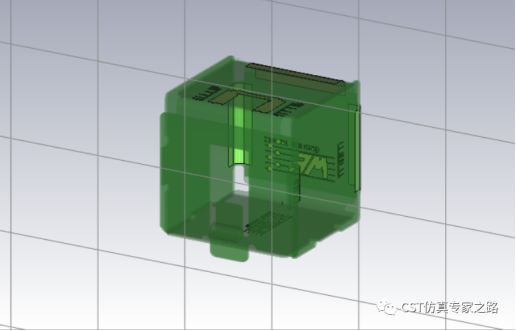

导入完成后自动在三维的主视图中生成的是弯折后的PCB模型。

其实通过上面的步骤和视频可以发现，和导入正常的PCB文件并没有什么不同，仅在于是否在PCB设计的时候添加了弯折信息。

（内容、图片来源：CST仿真专家之路公众号，侵删）
