天线保真度（fidelity）是指辐射信号和输入信号的相似程度，用最大归一化值表示[-1，1]。单独天线的保真度用端口激励信号和空间探针接收信号计算；双天线的保真度可用接收天线端口信号和发射天线的激励信号计算。所以在一定空间角度范围内，归一化后的fidelity值在0.9以上是比较好的天线。
举个例子，同样是宽带天线，Viviald的保真度就比螺旋天线或者对数周期天线要好，因为前者的相位中心比较一致，对于时域天线高保真度也是一个重要的指标。

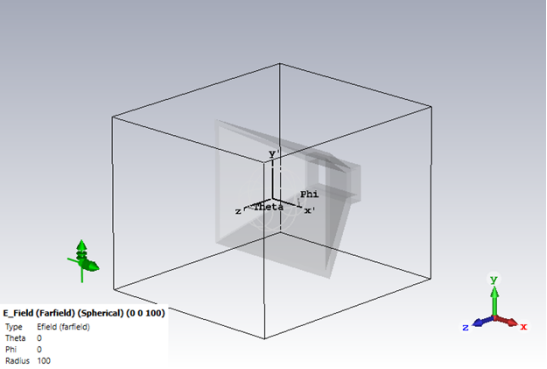

下面介绍一下如何进行保真度的计算。这里我们用CST宏自带喇叭天线为例。首先定义远场E-probe,然后进行正常的天线仿真。之后的保真度计算也是这个probe位置在某一个时刻最好地还原激励信号。

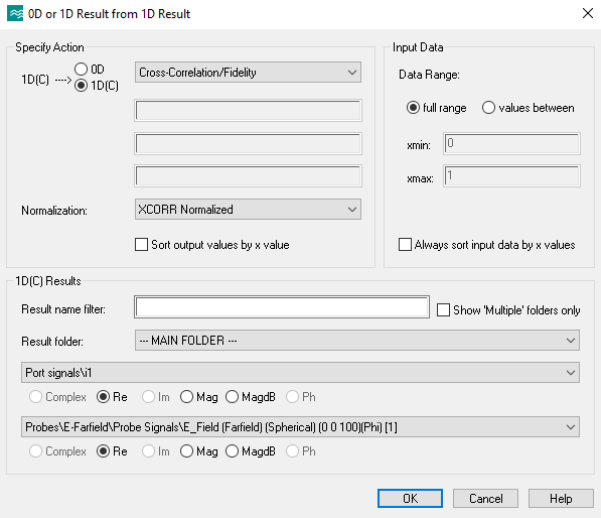

用后处理0Dor 1D Result from 1D Result, 选择1D(C) 复数结果，然后Cross-Correlation/Fidelity选项，归一化用XCORRNormalized，也就是cross-correlation互相关计算加归一化。两个对比时域信号选择激励信号i1,和探针信号。

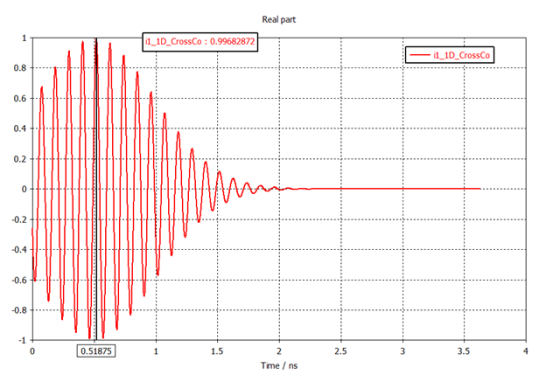

然后运行后处理便得到互相关曲线，其中最大值便是保真度，图中为0.9968。最大值发生在0.518ns左右，意味着传播时间也为0.518ns。这里也推荐用同样后处理模板提取最大值，尤其是多个空间位置的参数扫描时。

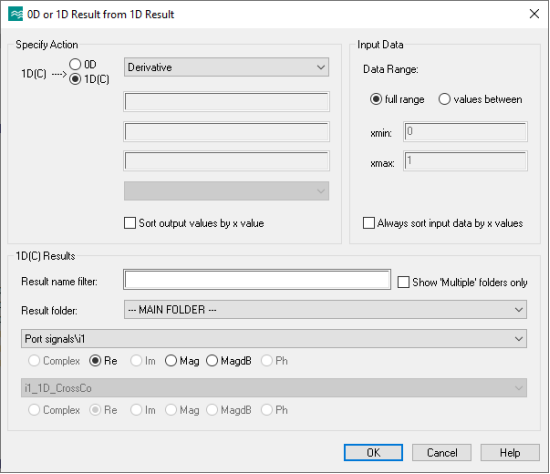

另外，计算保真度时也常用信号的导数，也可以用后处理的Derivative计算出信号的导数，然后用同样后处理算保真度。

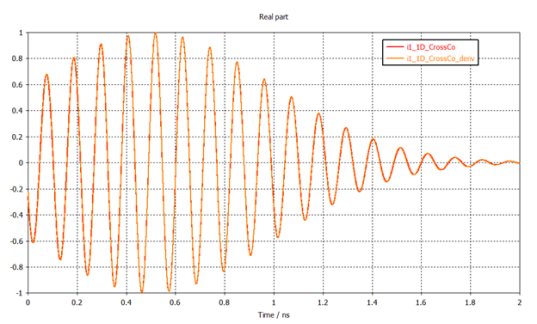

这里结果显示，两个信号算互相关性和用这两个信号的导数算互相关性是一样的。

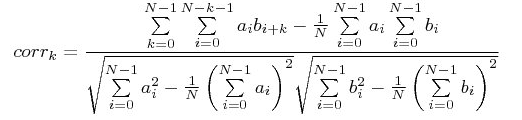

其实该后处理使用的就是VBA语句(详见帮助文档）CalculateCROSSCOR ( Result1D a, Result1D b, Result1D corr, bool bNorm )前两个参数为波形输入，第三个参数为互相关数列输出（注意输出采样有变），最后选择是否用归一化。不归一化：
归一化：
（内容、图片来源：CST仿真专家之路公众号，侵删）
