CST软件如何仿真GPS上半球空间的辐射占比

手机GPS天线测试，除了关心常规指标外，通常还要评估天线上半空间和下半空间的辐射比，以了解GPS天线真正有用的辐射效率有多少。本期将以GPS天线为例介绍在CST中如何仿真GPS上下空间的辐射比。

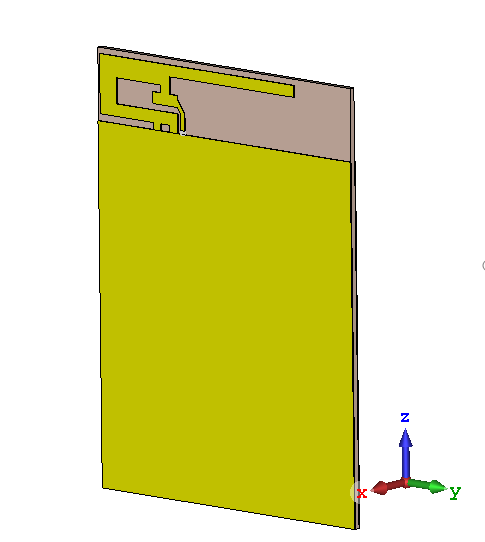

这里用Antenna Magus库，创建了一个IFA天线用来做本例的演示，如下图所示：

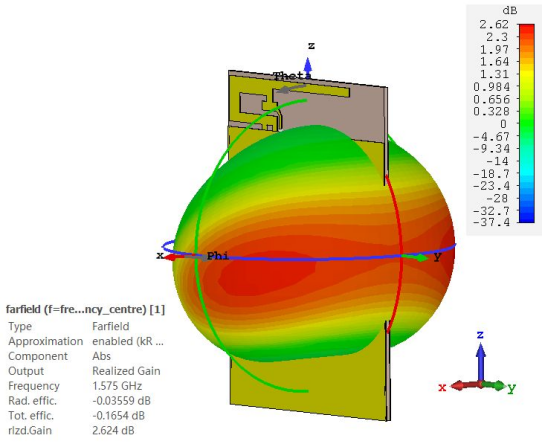

要进行方向图分析，需要设置一个远场频点的监视器，例如1.575GHz。然后仿真得到天线的远场方向图如下图所示：

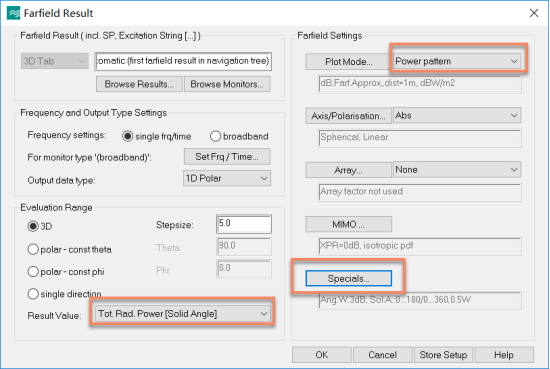

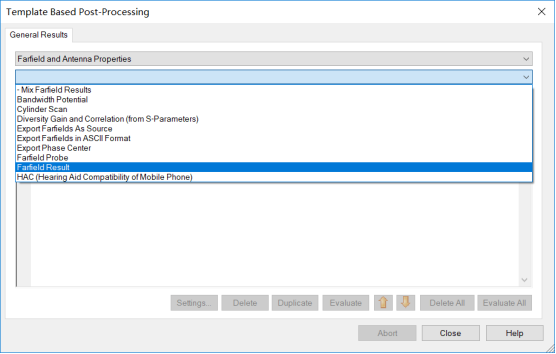

打开后处理模版选择Farfield Resut，如下图所示：

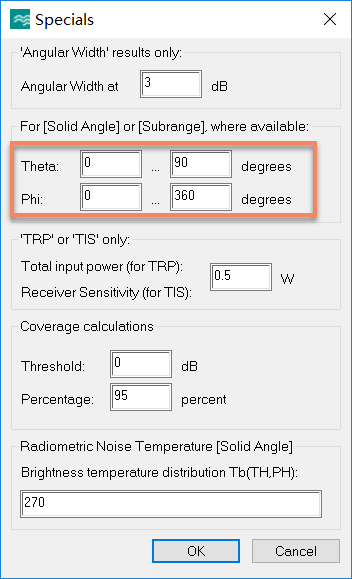

打开Special选项，如果是上半球空间，我们根据全局坐标系，将theta范围选择0:90。上半空间设置如下图所示：

同理下半球空间我们选择90：180，全空间就是默认的0：180，重复上述操作创建三个后处理，如下图所示：

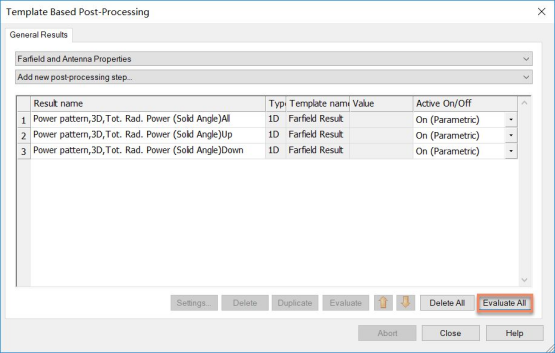

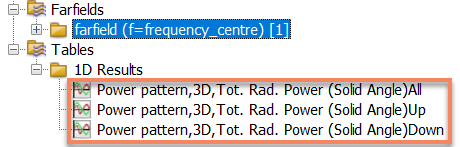

点击Evaluate All，在导航栏下table下得到结果，如下图所示：

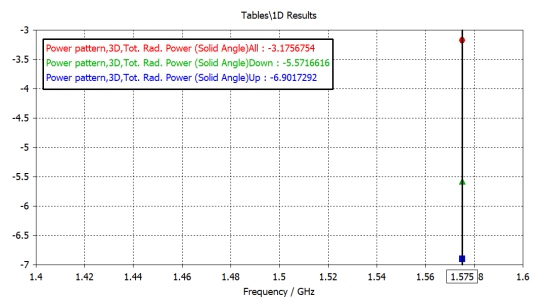

以这个天线为例，其上半空间和下半球空间的比值是-1.33dB，上半空间辐射占比-3.73dB。

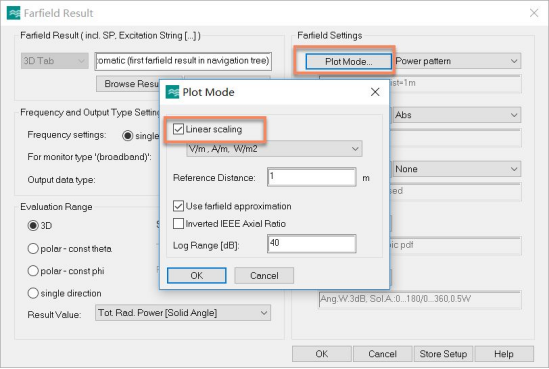

我们也可以将结果用线性显示。

这样得到的结果如下图所示：

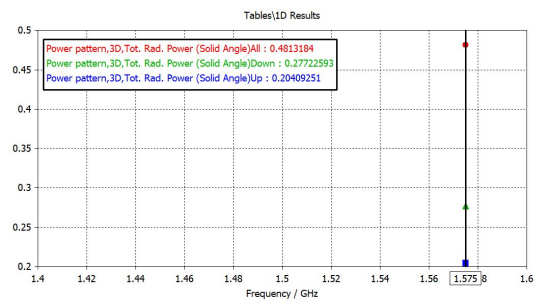

这样的结果更直观一些，总功率是0.5w，进入天线并被辐射的功率是0.483w，其中0.204向上半球空间辐射，0.277向下半球空间辐射，上半空间辐射占比是0.42。
