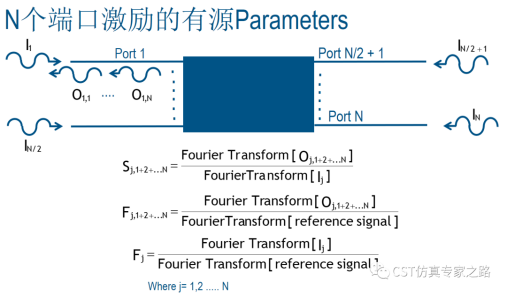

本期介绍如何用在CST里计算有源S参数。所谓有源S参数和常规的S参数不同，是指的多个端口同时激励时候各个端口的响应情况。在CST中用两种有源S参数的表示方式，一种是直接在S-parameter文件夹中生成的结果，而另一种是生成在F-parameter中。两种方式都是用来描述多端口激励时候在某一端口的反射频谱结果，即我们通常认为的有源S参数。有源S参数是有可能大于1的。先把公式放在这里：
可以看到有源S-parameter是归一化到端口激励功率的，而F-parameter则没用归一化端口本身的激励功率。

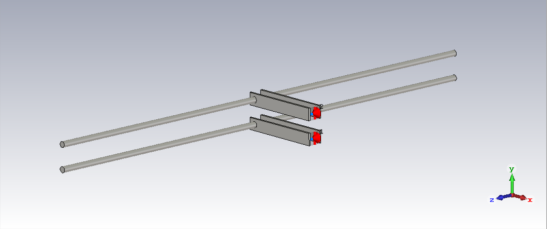

下面我们用一个2端口的天线阵列举例说明，如下图所示：

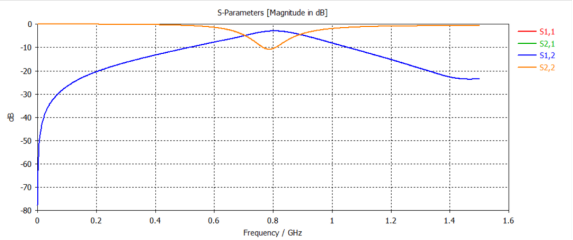

对于常规S参数，如下图：

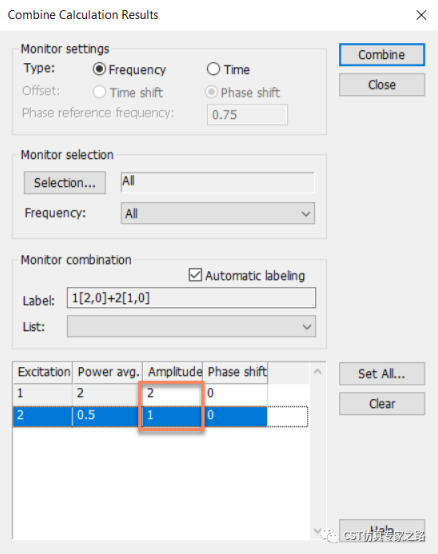

如果我们把1单元和2单元同时激励，则有源S参数就产生了。这里我们可以在两个端口算完之后用Combine Result的方式合成。如下图所示：

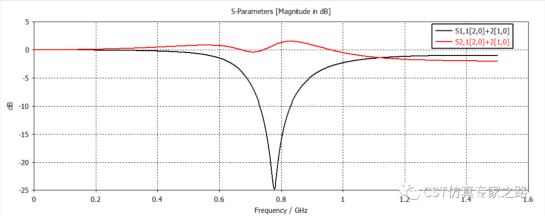

这里我们1端口激励幅度是2，相位是0，1端口的平均功率是0.5*2^2=2w。二端口激励服务是1，相位是0，2端口的平均功率是0.5w。此时得到有源S参数的S1,1[2,0]+2[1,0]和S2,1[2,0]+2[1,0]，如下图所示：

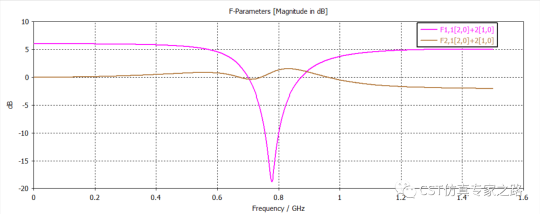

稍作解释，这里的S1,1[2,0]+2[1,0]=（2*S1,1+S1,2）/2，同样S2,1[2,0]+2[1,0]=（2*S2,1+S2,2）/1，F参数 F1,1[2,0]+2[1,0]和F2,1[2,0]+2[1,0]，如下图所示：
这里的F1,1[2,0]+2[1,0]=2*S1,1+S1,2，同样F2,1[2,0]+2[1,0]=2*S2,1+S2,2，可以看到有源S参数和F参数的区别在于是否除以端口本身的激励功率额，这个2端口的现象也可以推广到N端口的有源结果。
（内容、图片来源：CST仿真专家之路公众号，侵删）
