CST Studio Suite（简称CST）是电磁仿真领域的核心工具，其低频频域求解器（LF-FD Solver）专为Hz至kHz级低频场景优化，聚焦涡流、磁滞损耗等核心问题，广泛应用于电机、无线充电等产品设计。场路协同仿真可实现“场级精度+路级效率”，答案明确：CST低频频域求解器不仅支持场路协同，且依托统一平台特性，能有效解决低频电磁系统强耦合、非线性等痛点。
一、核心概念与适配逻辑
CST低频频域求解器是3D全波求解器，基于磁/电准静态及全波实现，可精准处理低频场景下趋肤效应弱、非线性材料建模等问题，适配电力设备、低场磁共振等低频系统。这类系统的核心难点是电磁场与外部电路强耦合，单纯场仿真或路仿真无法完整表征性能。
场路协同的核心是联合场域（高精度电磁仿真）与路域（高效电路仿真）双向交互。低频场景中，电磁响应与电路激励关联紧密，低频频域求解器的频域特性与协同逻辑完全匹配，可通过端口交互实现无缝协同，这是其支持场路协同的核心基础。
二、场路协同的实现路径
依托CST统一平台，无需跨软件交互，主要有两种适配不同场景的实现路径：
路径一：基于CST Design Studio（DS）的经典协同
这是低频场景最常用模式，核心是将电磁结构作为“场模块”嵌入电路原理图，流程简洁：一是在CST MWS中用低频频域求解器建模，提取S参数、互感等核心参数（注意统一归一化阻抗）；二是在CST DS中搭建电路，导入场模块与外部元件，明确激励方式；三是设置协同参数，启动双向迭代求解，获取系统整体性能数据。
路径二：混合求解任务的双向协同
针对大型结构与精细电磁细节共存的复杂场景（如汽车驱动电机与整车耦合），可通过混合求解任务，将低频电磁结构作为源模块、大型结构作为平台模块，指定低频频域求解器仿真源模块，结合其他求解器仿真平台模块，通过场交换区域实现双向耦合，无需手动传递数据。
三、低频频域的核心应用场景
场路协同针对性解决低频系统设计痛点，核心应用场景如下：
1. 电力设备设计

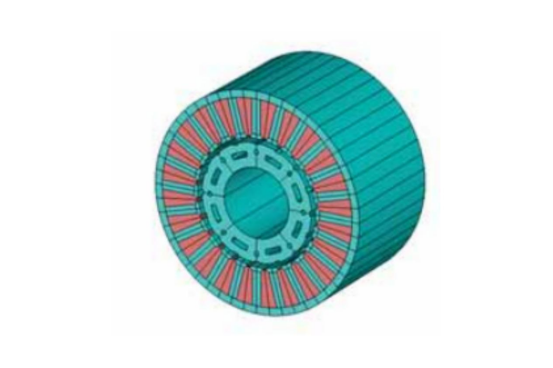

适配电机、变压器，可精准模拟绕组磁场分布与损耗，结合电路仿真优化驱动参数，避免铁芯饱和、绕组过热，提升设备效率与可靠性。
2. 无线充电系统（WPT）
针对kHz级无线充电，通过求解器仿真线圈耦合特性、提取参数，协同电源与负载电路优化，提升功率传输效率，减少电磁干扰。
3. 低场磁共振（MRI）设备设计
仿真线圈电磁特性，通过协同优化电路电容参数，提升线圈Q值与磁场均匀性，同时控制SAR值，保障设备安全性。
4. 低频传感器与NDT设备
仿真传感器线圈特性，协同优化检测电路参数，提升检测精度与灵敏度，适配各类检测场景。
另外还需要注意，1. 端口阻抗匹配：提取参数时统一归一化阻抗，避免仿真误差；2. 材料模型精准：导入贴合实际的非线性材料参数，确保损耗计算准确；3. 收敛条件合理：设置适配低频场景的收敛标准，平衡精度与效率；4. 模块边界清晰：明确场、路模块范围，避免耦合干扰。
总而言之，CST低频频域求解器的场路协同的具备极强工程实用性，适配各类低频电磁系统，是提升设计精度与效率的关键技术，掌握其实现路径与注意事项，可有效支撑产品研发。
