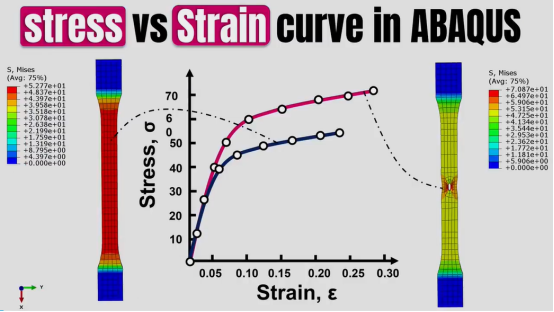

在有限元分析领域，Abaqus以强大的非线性分析能力和广泛的适用性备受工程师和科研人员青睐。通过Abaqus完成仿真计算后，绘制应变曲线是提取和分析数据的重要环节，它能直观呈现结构在受力过程中的应变变化趋势，为结构性能评估和优化设计提供关键依据。下面将详细介绍在Abaqus中绘制应变曲线的完整流程与实用技巧。
一、前期准备：确保计算结果准确可用
在绘制应变曲线之前，首先要保证仿真计算顺利完成且结果准确。仔细检查Abaqus的输出文件（.dat），查看计算是否收敛，有无错误和警告信息。若存在计算不收敛或异常警告，需定位问题根源，可能是网格质量不佳、材料属性定义错误、边界条件或载荷设置不合理等原因，针对性地修改模型并重新计算。

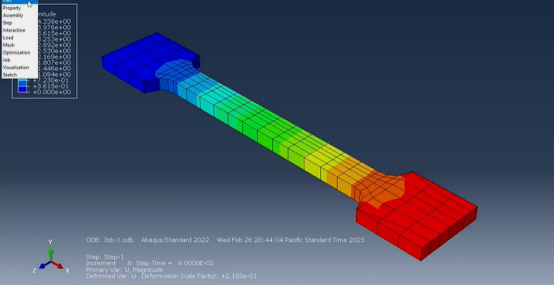

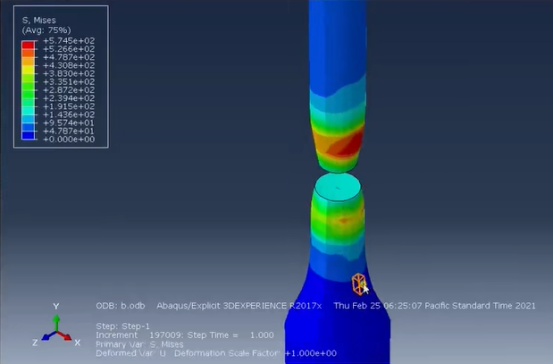

确认计算收敛后，打开结果文件（.odb），使用Abaqus/CAE的可视化模块进行后处理操作。在可视化模块中，通过视图操作确保能清晰观察模型的整体和局部结构，为后续应变曲线的绘制做好准备。
二、选择应变类型与数据提取位置
Abaqus提供了丰富的应变类型，如工程应变、真实应变、主应变等，不同的分析目的和材料特性对应不同的应变类型选择。例如，对于弹性变形阶段的分析，工程应变较为常用；而对于大变形的塑性分析，真实应变能更准确反映材料的变形状态。
确定应变类型后，需要明确提取应变数据的位置。这可以根据分析需求在模型上选择特定的节点、单元或路径。如果关注某个部件的应变分布，可选择该部件上的关键节点；若要研究整个结构沿某一方向的应变变化，可定义一条路径，沿着该路径提取应变数据。
三、使用Abaqus后处理功能绘制应变曲线
在Abaqus的可视化模块中，通过“工具”菜单下的“XY数据”选项开始绘制应变曲线。点击“创建”，在弹出的对话框中选择数据来源，如“ODB场输出”。在“场输出请求管理器”中，选择之前确定的应变类型和数据提取位置，点击“确定”完成数据提取。
数据提取完成后，在“XY数据管理器”中选中刚创建的应变数据，点击“绘制”，Abaqus会自动生成相应的应变曲线。此时，可根据需要对曲线进行个性化设置，包括修改曲线颜色、线型、标记样式，添加坐标轴标签、标题，调整坐标轴范围和刻度等，使曲线更加清晰美观，便于解读和展示。
四、多工况对比与曲线定制
在实际分析中，常常需要对多个工况下的应变曲线进行对比。Abaqus支持在同一图表中绘制多条曲线，方便直观地比较不同工况下结构的应变响应差异。只需重复上述数据提取和绘制步骤，将不同工况的应变数据依次添加到图表中，并通过设置不同的曲线样式加以区分。
此外，还可以对曲线进行数学运算，如求平均值、差值等，进一步挖掘数据信息。通过“XY数据”菜单下的“操作”选项，选择相应的运算功能，对提取的应变数据进行处理，再绘制处理后的曲线，满足多样化的分析需求。
五、常见问题与解决方法
在绘制应变曲线过程中，可能会遇到一些问题。例如，数据提取失败，可能是由于模型选择错误、应变类型与数据位置不匹配等原因，需仔细检查操作步骤，重新选择正确的模型和数据选项；曲线显示异常，如出现突变或不合理的趋势，可能是模型本身存在问题，或者数据提取位置有误，需要回顾模型建立过程，再次确认数据提取位置的合理性。
在有限元分析软件Abaqus中绘制应变曲线，需要掌握从前期计算结果检查到后处理数据提取、曲线绘制及定制的全流程操作。通过熟练运用Abaqus的各项功能，结合具体分析需求，能够准确绘制出直观、有效的应变曲线，为深入理解结构的力学性能和优化设计方案提供有力支持。
