在使用Abaqus进行有限元分析时，常常会遇到网格穿透的问题。这一现象不仅会导致计算结果出现偏差，甚至可能使计算无法收敛，影响整个分析的准确性和有效性。深入探究网格穿透的原因，对优化模型、提升分析质量至关重要。其产生的原因复杂多样，主要集中在接触设置、网格划分、模型几何等几个关键方面。
接触设置不合理

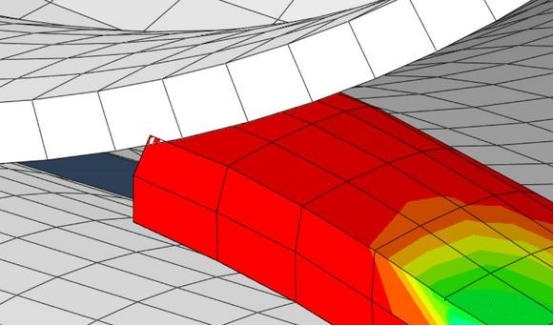

在Abaqus分析中，接触设置是决定分析结果准确性的重要因素。接触算法选择不当，极易引发网格穿透问题。以通用接触算法为例，若在处理复杂接触关系时，未根据模型特点选择合适的接触算法，可能导致接触面之间的约束不足。当两个部件相互作用时，由于算法无法精准模拟实际接触行为，就会出现部件相互穿透的情况。
接触属性定义错误同样是导致网格穿透的重要原因。接触刚度的设定直接影响接触行为的模拟效果。若接触刚度过大，会使接触表面过于刚硬，导致局部应力集中，计算结果失真；若接触刚度过小，又无法有效约束接触面，从而产生穿透现象。此外，摩擦系数的不准确设定，也会改变部件间的摩擦力大小和方向，干扰接触行为的正常模拟，最终引发网格穿透。
网格划分不恰当

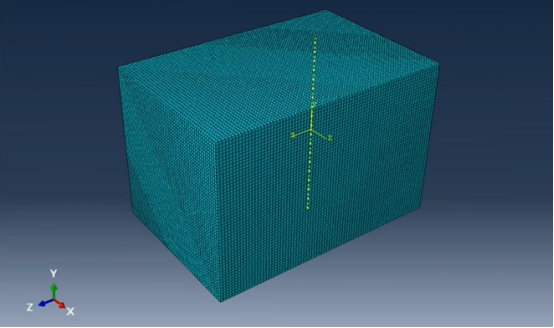

网格质量是影响Abaqus分析精度的关键因素，而网格划分不当会为网格穿透埋下隐患。网格尺寸过大，会降低模型的精度，使接触区域的模拟不够细致。在两个部件接触时，过大的网格无法准确捕捉接触面的微小变形和相互作用，容易出现穿透现象。例如，在分析薄板结构的接触问题时，若网格尺寸过大，薄板在受力变形后，其与另一部件的接触面可能无法正确贴合，进而导致穿透。

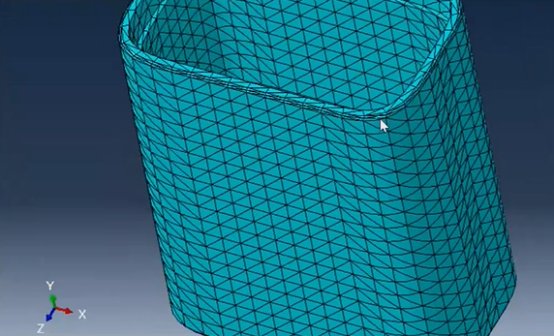

网格形状不规则也会对接触模拟产生负面影响。在Abaqus中，不规则的网格容易导致应力分布不均匀，在接触区域产生局部应力集中。当应力集中达到一定程度时，就会破坏接触约束，引发网格穿透。此外，网格密度不均匀，在接触区域与非接触区域过渡处，可能会出现网格节点不匹配的情况，这也会影响接触行为的准确模拟，增加网格穿透的风险。
模型几何问题

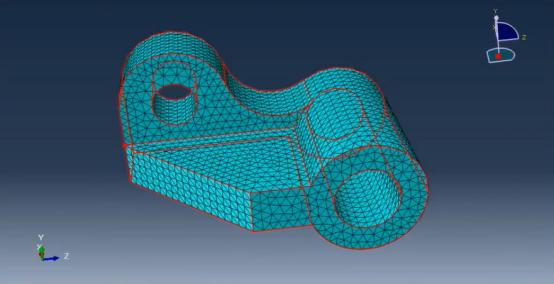

模型几何的准确性直接关系到接触模拟的有效性。几何模型存在缺陷，如尖锐的边角、不连续的曲面等，会在接触分析时产生应力奇异点。这些奇异点附近的应力会急剧增大，导致接触约束失效，从而引发网格穿透。例如，在对含有尖锐棱边的部件进行接触分析时，棱边处的应力集中可能会使部件在受力过程中发生异常变形，进而穿透与之接触的部件。
部件间的初始位置不准确同样会导致网格穿透。若在建模过程中，部件之间的初始装配位置存在偏差，即使偏差很小，在加载过程中也可能会被放大，导致部件相互穿透。此外，模型的边界条件设置不合理，也会影响部件的受力状态和变形方式，增加网格穿透的可能性。
Abaqus中网格穿透是由多种因素共同作用导致的。从接触设置的算法与属性，到网格划分的质量，再到模型几何的准确性，任何一个环节出现问题，都可能引发网格穿透。在实际分析过程中，需要全面考虑这些因素，通过合理设置接触参数、优化网格划分、修正模型几何等方法，有效避免网格穿透问题，确保Abaqus分析结果的准确性和可靠性。
