在通信技术飞速发展的今天，天线作为无线通信系统的关键设备，其设计与仿真的重要性不言而喻。精准的天线设计与仿真能够帮助工程师提前预测天线性能，优化设计方案，节省研发成本和时间。而选择合适的软件工具以及掌握高效的仿真技巧，是成功完成天线设计与仿真的关键。接下来，我们将探讨设计天线并仿真常用的软件，以及CST电磁仿真的必备技巧。
设计天线并仿真的常用软件

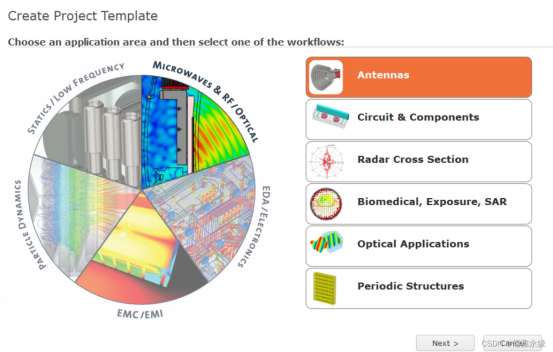

CST Studio Suite
CST Studio Suite 是一款功能强大的专业电磁仿真软件，在天线设计领域应用广泛。它具备直观的用户界面和丰富的建模工具，支持多种建模方式，无论是简单的规则形状天线，还是复杂的阵列天线，都能轻松创建。软件提供了时域求解器、频域求解器等多种求解算法，能够快速准确地计算天线的辐射特性、阻抗匹配等关键参数。此外，CST 还拥有强大的后处理功能，可生成直观的场分布云图、方向图等可视化结果，方便工程师分析天线性能。对于涉及电大尺寸结构的天线设计，其多层快速多极子法（MLFMM）等先进算法能够有效提高计算效率。
CST 电磁仿真必备技巧
精确建模
在使用 CST 进行天线设计仿真时，精确建模是基础。首先要确保天线几何尺寸的准确性，利用软件的草图绘制、拉伸、旋转等建模工具，严格按照设计要求创建模型。对于复杂结构的天线，可采用分模块建模的方式，逐步构建整体模型。同时，合理设置材料属性至关重要，根据实际使用的材料，在软件材料库中准确选择或自定义材料参数，如介电常数、磁导率等，以保证仿真结果符合实际情况。
优化网格划分

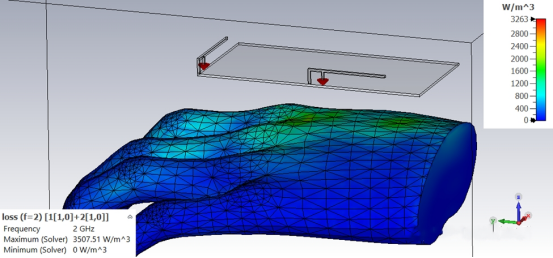

网格划分的质量直接影响仿真结果的准确性和计算效率。CST 提供了多种网格划分方式，如六面体网格、四面体网格等。对于天线模型，应根据结构特点选择合适的网格类型。一般来说，在天线的关键部位，如辐射贴片、馈电结构等区域，需要进行网格加密，以准确捕捉电磁场的变化。同时，合理调整网格的最大和最小尺寸，避免因网格过密导致计算时间过长，或因网格过疏影响计算精度。利用 CST 的自适应网格划分功能，可根据求解结果自动优化网格，进一步提高仿真准确性。
合理设置求解参数
根据天线的工作频率范围和设计需求，选择合适的求解器和求解参数。对于宽带天线设计，时域求解器能够快速得到宽频带内的性能参数；而对于窄带天线，频域求解器可能更加高效准确。设置求解的频率范围时，要确保覆盖天线的工作频段，并适当预留一定的频率扩展范围。合理调整求解器的收敛标准和最大迭代次数，在保证计算精度的前提下，避免不必要的计算时间浪费。
有效利用后处理功能

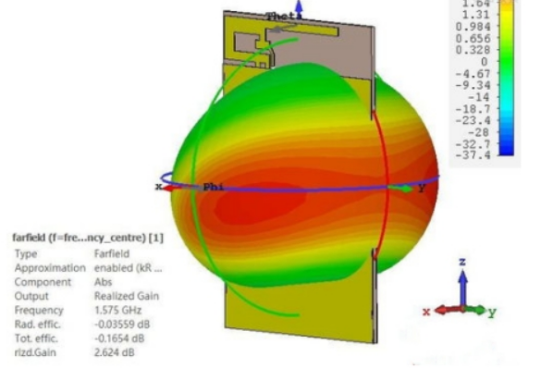

CST 强大的后处理功能是分析天线性能的关键。通过生成辐射方向图、增益图、输入阻抗曲线等可视化结果，能够直观地了解天线在不同方向的辐射特性和阻抗匹配情况。利用场分布云图，可以深入分析天线内部和周围的电磁场分布，找出可能存在的问题，如能量集中区域、场强不均匀等。同时，对后处理结果进行数据提取和分析，对比不同设计方案或不同参数设置下的仿真数据，为天线优化设计提供依据。
多方案对比与优化
在天线设计过程中，不要局限于单一的设计方案。利用 CST 的参数化建模和优化功能，创建多个设计变量，如天线尺寸、材料属性、馈电位置等，通过参数扫描和优化算法，快速生成多种设计方案并进行仿真对比。根据仿真结果，分析不同方案的优缺点，有针对性地调整设计参数，逐步优化天线设计，以达到最佳的性能指标。
设计天线并仿真需要根据具体需求选择合适的软件工具，而掌握 CST 电磁仿真的必备技巧，能够帮助工程师更高效、准确地完成天线设计与仿真工作，为通信系统的性能提升提供有力支持。随着技术的不断发展，电磁仿真软件也在持续更新和完善，工程师们需要不断学习和探索，以适应新的设计挑战和需求。
