飞机雷达是一种飞机上常见的电子设备，它具有多种功能，在飞行中起着至关重要的作用。首先，雷达可确保飞机在飞行时安全，通过检测周围飞行物体的位置和距离，可以帮助飞机避免碰撞。其次，飞机雷达能够帮助飞行员确定飞机的位置和速度，可以对飞机进行导航和飞行控制。此外，雷达还可以探测天气和地形，让飞行员做出正确的决策，保证飞行的舒适性和稳定性。
航空事故一直是人们非常关注的问题，而雷达可以被认为是减少航空事故的一个有效手段。事实上，飞机雷达已经成为了现代航空的重要组成部分。通过雷达探测以及数据分析，飞行员可以更加精确地掌握飞行环境，减小飞行风险。随着雷达技术的不断发展，未来的飞机雷达将会更加智能化，预测和判断能力也将进一步增强，为飞行安全提供更加全面的支持。
一些航空专家喜欢利用CST电磁仿真软件，对机载雷达进行分析，保障雷达在正常的性能下安全第使用，下面我们就来看看CST这个电磁仿真软是如何帮助工程师们解决机载雷达及电波等一些列安全模拟仿真。
机载雷达相控阵
相控阵常用于机载火控雷达等设备中，从单天线设计到包含馈线和天线罩在内的完整天线阵系统，CST工作室套装能用于研发各类小型和大型天线阵列。

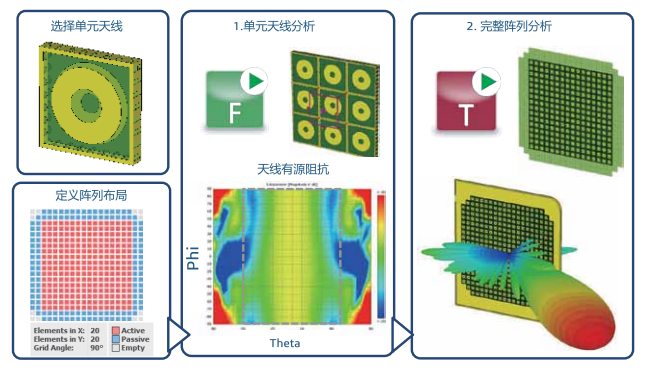

对于大型阵列，相控阵设计向导能显著简化阵列设计流程。首先仿真单个天线的性能以计算和优化方向图和阻抗，然后自动创建完整天线阵列模型，通过对天线阵的仿真将边缘 效应和各单元之间的互耦考虑在内。
通过与 Antenna Magus 中阵列综合工具的链接可以帮助用户为他们的阵 列找到合适的布局与激励。

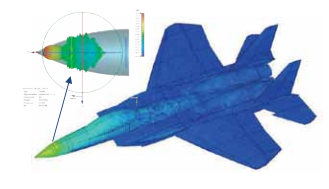

飞机雷达罩
CST能处理各类复杂天线罩材质，包括带有 FSS 的精细结构，使用时域或积分方程求解器完成电尺寸较大的雷达罩辐射特性仿真，给出增益损耗、副瓣 抬高、指向误差等各类结果。

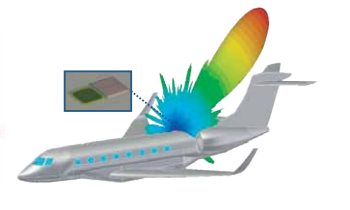

机载天线布局
天线设计完成后，使用CST的SAM技术可快速完成机载天线的布局，通过CST的混合求解模块，混合使用不同的求解器完成天线布局的仿真，得到高精度的天线方向图畸变、天线互耦等仿真结果。

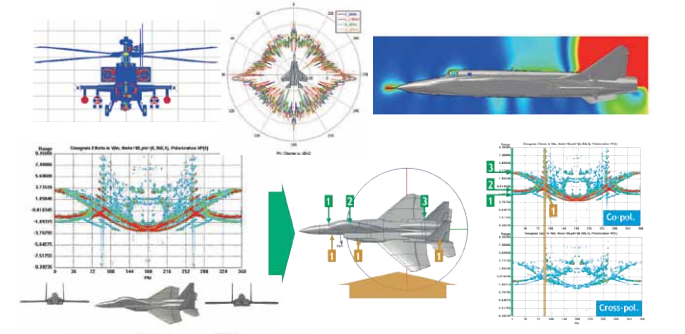

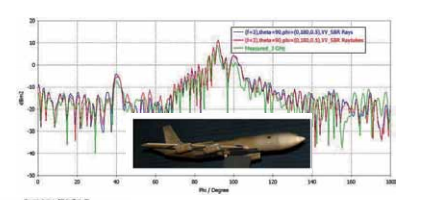

雷达散射截面积 – RCS
影响飞机RCS 的主要因素包括飞机的外形、尺寸和材料，以及观测的频率、角度和极化等，意味着仿真需要面对复杂的结构和材料、较大的电尺寸和各类RCS结果显示等挑战，CST使用高频求解器（A）、积分方程求解器（I）和时域求解器（T）来应对不同 RCS 仿真的需求，既能完成常规的单站、多站 RCS 仿真，还能给出各类射线追踪、 热点、RCS Map、距离像等结果。
飞机上有大量的射频收发设备，他们的共存是一个重要的问题，对处于同一平台上的多个RF系统如此，对运行在高时钟速度下、谐波散布在RF 频率范围内的多个数据总线也是如此。
射频干扰会导致这些系统的性能恶化，是不可接受的。CST干扰分析任务(Interference Task) 能分析系统间耦合和传输，整体概览可能的射频干扰。该干扰分析工具完全集成在 CST工作室套装内，便于在不同场景下运行分析，并在检测到可能的干扰后，对优化措施进行分析验证。
除了飞行安全外，雷达在航空领域还有着诸多的应用。例如，在侦察、救援任务中，雷达可以起到关键作用。在战斗中，飞机上的雷达可用于目标跟踪和导航，保证战斗力和任务完成度。此外，雷达还可以用于气象预报和气候监测等方面，为天气预报、交通运输和能源管理等行业提供了可靠的技术支援。未来，雷达技术将在CST电磁仿真分析的帮助下，为航空事业带来更多的挑战和创新。
