1. 光滑版结构目标建模与散射回波计算
1.1 回波背景结构——光滑表面圆板

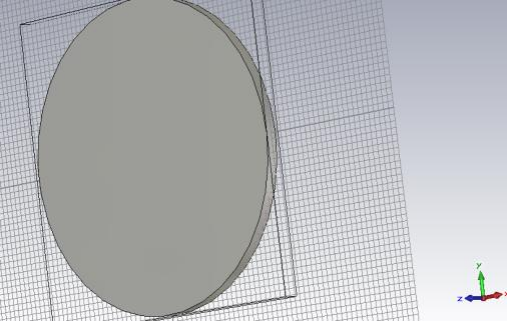

图 1. 光滑表面圆板
图 1. 光滑表面圆板用来作为细微结构的背景，圆板半径 62.5px，厚度为 2mm。
2. 光滑表面圆板结构仿真与特性分析
仿真参数设定中，带宽均为40GHz,通过分别改变方位、俯仰角，以及观测平面，利用
控制变量法来分析细微结构特性。
通过对太赫兹雷达特性的描述，建立其模板，与实际检测到的目标进行匹配；或者提
出一种描述其成像特性的方法，将实际成像特性进行处理，分析并分类。
2.1 回波背景结构——光滑板
图所示为光滑表面圆板的成像结果。带宽为 40G，频率范围为 580-620GHz。视线垂直

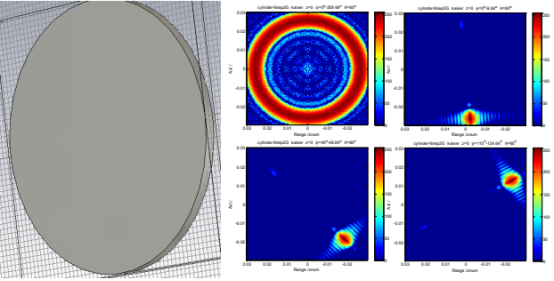

于圆板顶端入射，俯仰角为 60°，在距离向所加窗函数为 Kaiser 窗，成像平面为z = 0平面。当方位角为 0°到 359.64°时（b-a），方位向和距离向均对应圆板直径大小 50mm，圆板边缘镜面反射明显，而图像中间明显的圆点是相干斑叠加的结果，圆点周围的圆环是回波随相对距离大小叠加的周期成像结果，同时成像也正好与圆盘垂直照射时的成像结果一致；当方位角为 0°到 9.64°时（b-b），成像尺寸与目标大小一致，并且近端镜面反射明显，而远端回波不明显，方位向存在旁瓣。当方位角为 40°到 49.64°（b-c），以及115°到 124.64°（b-d）时, 成像尺寸均与目标大小一致，且特性与（b-b）类似，同时散射点的机理也相同，且由圆板的对称性可知其他角度成像结果与上述结果相类似。
图 2. 光滑表面圆板成像结果十字结构
下图为方位角 0°~180°，带宽 25.2GHz，4.8 米距离外的成像，其可以验证以上仿真结论。

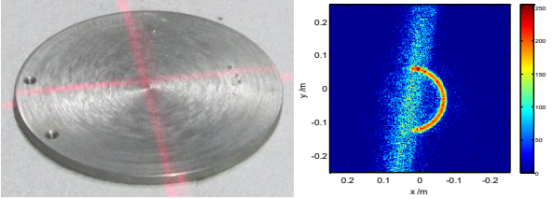

图 3. 圆形铝板及其成像

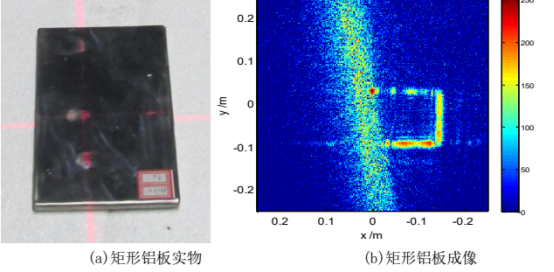

图 4. 光滑距形板及其成像
当入射波与圆板半径和厚度夹角互余时，即俯仰角为 85.4°左右时，会出现十字结构
图像，且该图像不会与细微结构的变化明显相左。

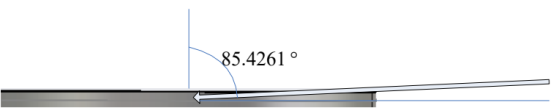

图 5. 十字结构入射夹角
如下图，俯仰角小于 85.4°圆板结构，可以明显观测到十字状结构。

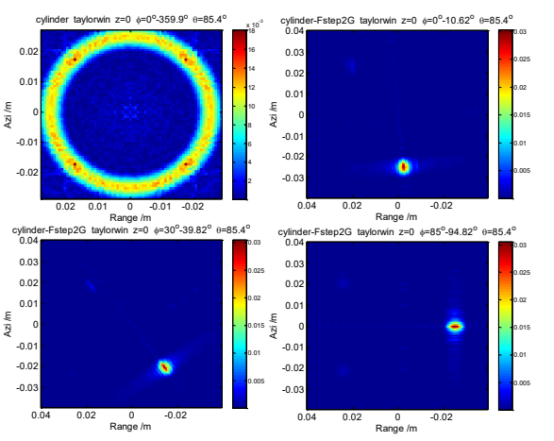

图 6. 圆板结构 1

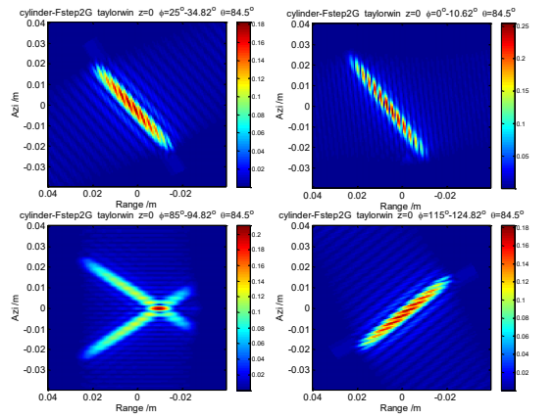

图 7 所示，斜向圆斑应该和圆板厚度一致，俯仰角的大小方向决定圆斑倾斜方向：0~90、180~270 向左倾斜； 90~180、270~360 向右倾斜；0、90、270 和 360 度分别为其临界值，相交为条形色斑，故 0~360 叠加成一斜向十字状。
图 7. 小范围方位角圆板结构

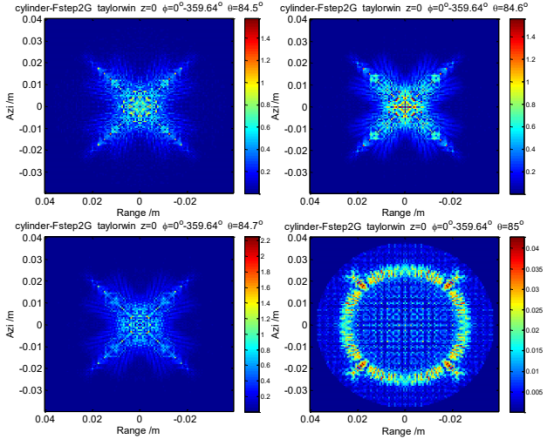

此斑出现的原因与俯仰角相关，入射波垂直于圆板棱边切线时，圆板外壁散射明显。如图8，此时，入射波垂直于圆板棱，又垂直返回，便没有圆板中心图像的叠加十字结构也有可能与 CST 软件仿真平台的计算精度，或者软件本身引起。
图 8. 圆板结构 2
