思茂信息是达索系统SIMULIA全系列产品的金牌代理商，旗下拥有高性能仿真软件CST。CST软件在国际上声誉卓著，占据了全球42%的电磁仿真软件市场份额，用户近20000家。该软件旨在为用户提供强大的设计、仿真和优化电磁系统工具，可完美解决天线仿真、RCS计算和EMC分析等问题，让您快速成为电磁仿真专家。
实体建模前端
在进行电磁仿真时，仿真建模的方便程度和仿真模型的质量对于结果的准确性至关重要。CST是一款功能强大的仿真软件，具备出色的建模和模型导入功能。该软件基于ACIS内核，支持三维实体建模和交互式建模，并带有优异的Windows结构可视化功能。此外，还内置了多种建模技术，可支持绝对和相对建模，以便快速完成结构变换。所有结构参数都可以进行参数化，并支持中英文变量和注释。此外，导入模型可以进行修改和修复。CST实体建模前端可以快速而精确地创建复杂的天线、天线阵、共形天线、微波器件、RCS目标模型和用于EMC分析的复杂模型。

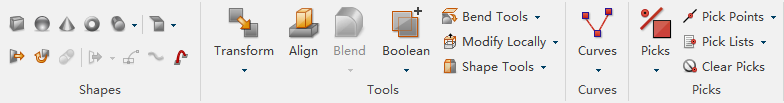

实体建模工具栏
端口和边界条件

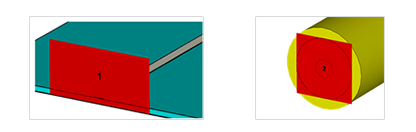

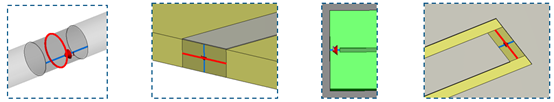

●CST支持常见的波导端口和离散端口，如下图所示。
波导端口
离散端口
● CST也支持平面波作为激励，可以便捷的设置平面波的入射方向、极化方式等信息。
面波激励

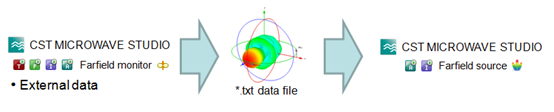

● 此外，CST还支持远场源或者近场源作为激励，包括仿真的或者测试的均可，如下图所示。
远场源激励
近场源激励
● 模型的边界框为统一的长方体边界框，用户需要设置6个面上的边界条件。边界框的尺寸自动默认设置，也可以根据需要自定义。
边界框
● CST支持各种可用到的边界条件，具体如下。

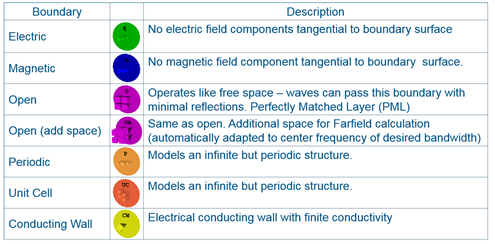

可供选择的边界条件
网格划分
在仿真中，结构和场被离散化到网格上。每增加一个网格都会增大仿真的计算资源需求，这意味着如果能用尽量少的网格单元准确描述模型则会带来优势。CST可支持多种网格类型，以应对不同情况，并提供相应的适用方法。

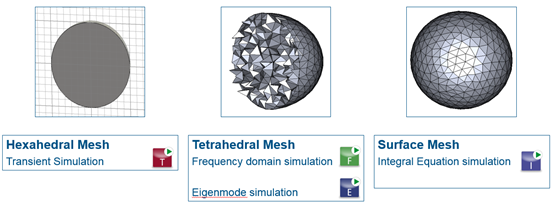

支持的网格类型包括：
● 六面体体网格
● 四面体体网格
● 三角形和四边形混合表面网格
网格类型
求解器与算法
CST以“完备技术（Completetechnology）”为名，其拥有多种求解器，包括全波数值算法和高频渐进算法，以及边缘绕射技术，极为完善。全波数值算法：
● 时域有限积分（FITD）
● 传输线矩阵（TLM）
● 频域有限积分（FIFD）
● 有限元（FEM）
● 模式降阶（MOR）
● 矩量法（MOM）
● 迭代矩量法（ACA）
● 多层平面矩量法
● 多层快速多极子（MLFMM，基于矩量法的快速算法）
● 强化多层快速多极子
● AKS
● JDM
高频渐进算法：
● 弹跳射线法（SBR）
● 弹跳射线束（SBR-Ray）
● 物理光学（PO）
● 边缘绕射技术：
● 物理绕射（PTD）
针对不同电尺寸的目标，可以选择最合适的算法进行仿真。
高性能计算
CST采用了丰富而强大的算法作为基础，以保证问题求解的灵活性和准确性。同时，其强大的高性能计算技术还能够将仿真效率极大地提升。此外，CST还支持GPU加速以及在OpenMP/MPI架构下进行CPU并行计算。

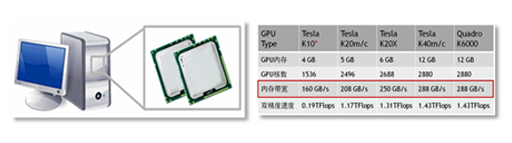

GPU加速卡可用于加速单机和多机仿真，单机最多支持8块GPU卡，每块卡提速可达5倍，最大可提高40倍。此外，还支持GPU+CPU混合计算模式。
GPU加速
支持CPU多路多核并行的计算机，可以进行高达128核（双CPU）的并行仿真。此外，可以通过加速口令来扩展支持更多CPU并行仿真。
单机CPU并行

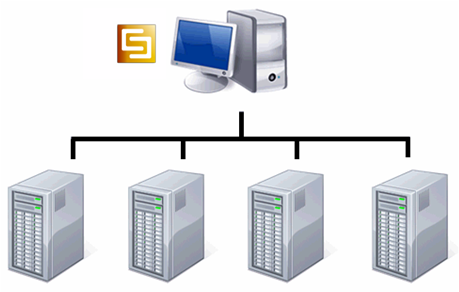

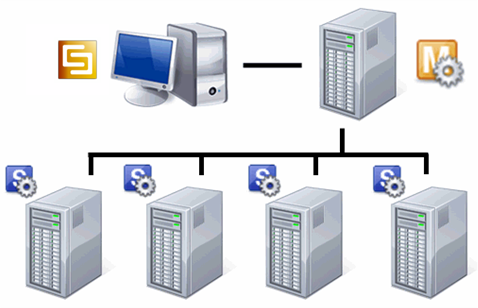

分布式计算是指将N个独立的仿真作业同时提交到位于同一局域网中的N台计算机或N个处理器上进行仿真。
分布式计算
集群计算的作用在于解决单台计算机内存不足的问题。它通过对一个独立的仿真作业进行分区，将其分成N部分并同时分配到N台机器上进行仿真。CST支持InfiniBand和Myrinet高速局域网，以及CPU核心间的区域分解并行。
集群计算
MPI+GPU是CST最强大的并行计算模式，它不仅解决了内存瓶颈问题，更重要的是能够大幅提升仿真速度，是目前最先进的并行计算体系结构。

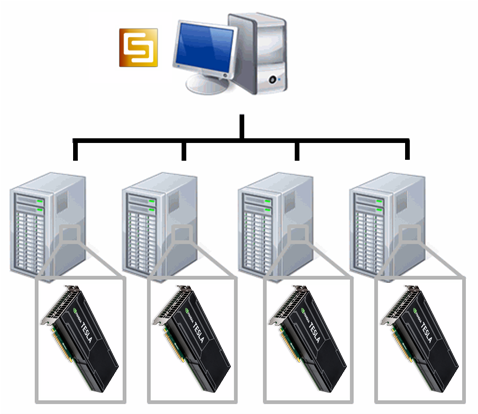

MPI+GPU
数据处理和展示
我们可以在系统中任意设置一个或多个观测点，进行输出电场、磁场、电压、电流、功率随时间/频率的变化曲线。在三维显示电场/磁场分布、表面电流/线电流分布，可以观察任意剖面，通过动画来观察电流、电场/磁场随相位的变化。

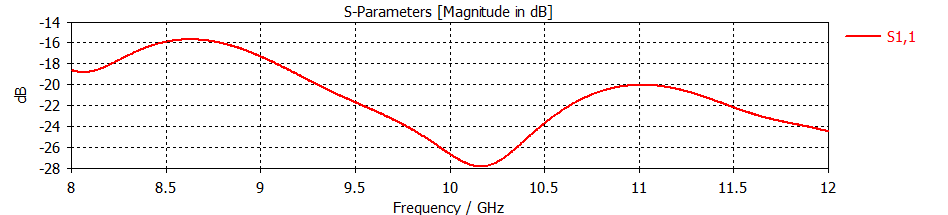

S参数曲线

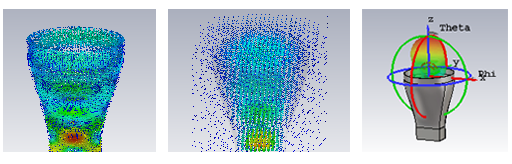

表面电流分布 空间电场分布 三维方向图
如果您对CST电磁仿真软件感兴趣，或想咨询相关问题，可随时与我们联系。
