现如今，计算机技术已经有了极大的进步与提升，使用计算机应用技术以完成人们的工作、学习的需求已经变得十分普遍与广泛。CAE技术在工程设计和科研领域也得到了广泛的重视和应用，在指导产品设计和验证产品性能方面发挥着越来越重要的作用。在产品开发的有限元分析过程中，熟练地掌握多种分析技巧能够使设计工作事半功倍。接下来，就给大家分享三个Abaqus软件使用小方法~
1. Abaqus中怎样使用实体分割功能？
在进行离散化模型时，工程师通常希望获得合理的网格尺寸、规则的形状和高计算精度。对于形状不规则的几何体，可以通过对实体进行切割来获得更好的离散模型网格效果。
第1步

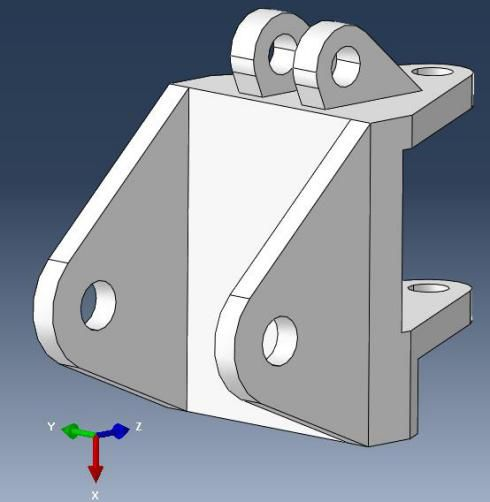

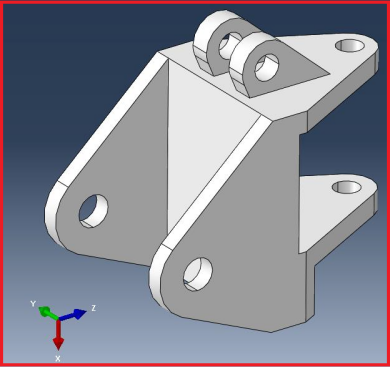

我们打开一个实体模型
第2步
可以通过以下两种方式来找到切割操作的快捷键或者通过菜单栏中的“工具”选项，进入“分区”界面来进行操作。Tools>>Partition...

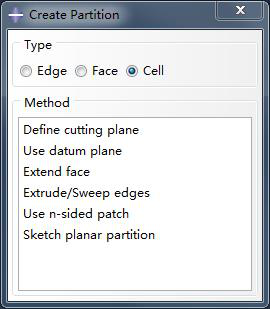

弹出切割对话框
第3步

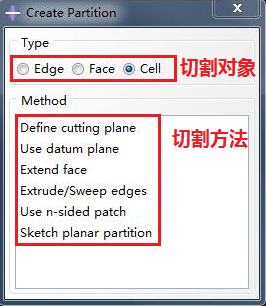

选择切割操作
第4步
选择切割方式
第5步

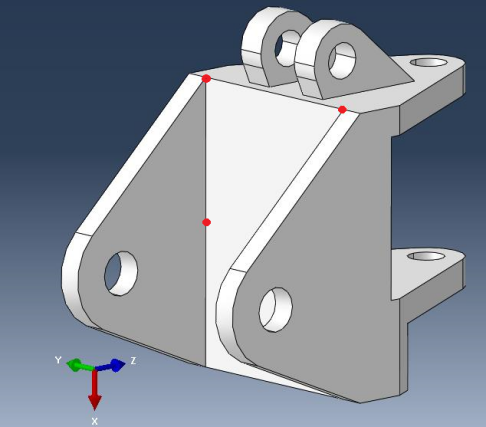

选择切割：（使用3 points方式）
第6步
完成切割
2. Abaqus中如何创建Set组？
Set组是指创建集合，其目的是方便后续选择。在建模过程中或结果显示后选择指定的节点或单元，只需选中预先建立好的Set组即可实现个别选取。Set组有很多种类型，例如面的集合、点的集合、单个部件或多个部件的集合等等。下面介绍一下如何创建Set组。
第1步
通过菜单栏Tools>> Set>> Create 弹出创建Set组的对话框
第2步
选中节点或者单元，点击Continue...
第3步

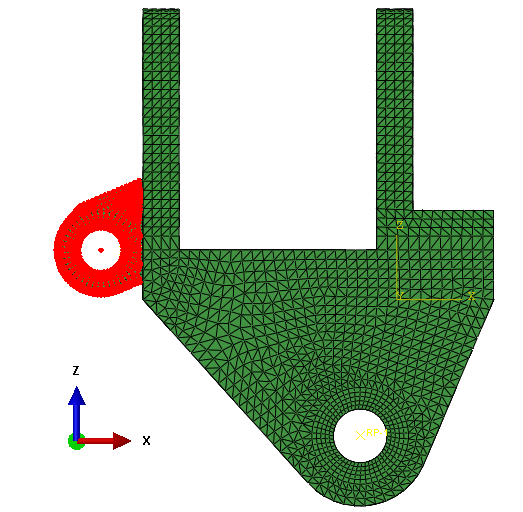

通过点选或框选的方式
选取需包括在Set组内的节点或单元
点击Done便可完成Set组的创建
3. 如何显示最大最小应力？
在仿真计算结果得出后，我们通常会关注结构中的最大和最小应力位置及其数值。此时，我们需要在结果图中显示出这些位置。对于初次接触有限元分析软件的同事来说，要找到这个功能并不容易。接下来，我们一起来看看具体的操作方法吧！
第1步
打开计算结果odb文件
第2步

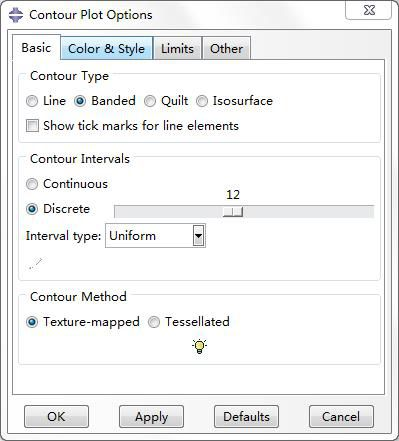

通过点击菜单栏Options>>Contour...
弹出等高线图设置对话框
第3步

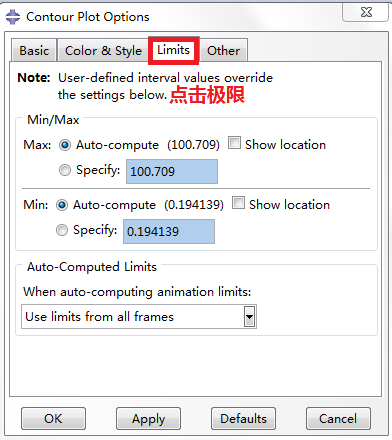

点击选择Limits
第4步

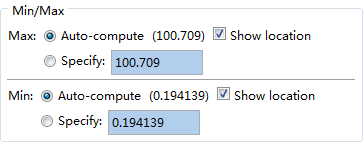

勾选Show location，点击Apply
第5步

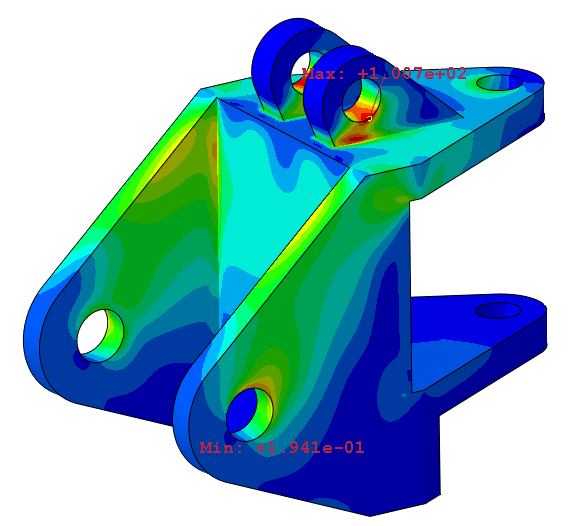

点击“确定”【Ok】按钮，关闭弹窗，即可关闭弹窗并显示最大和最小应力数值以及具体位置。
