利用CST软件计算平板电容的大小

作者 | Zhou Ming

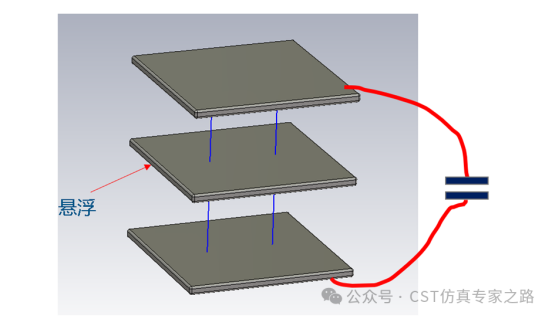

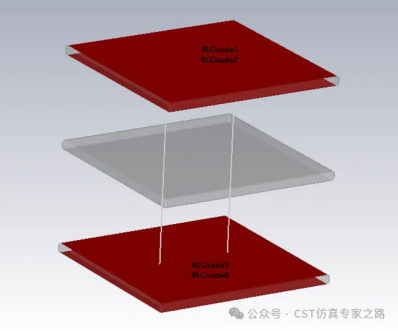

如上图所示，上下两个金属板之间，有一个悬浮的金属板，通过CST来计算外侧两个金属板之间的分布电容。

利用Es-Solver计算电容大小

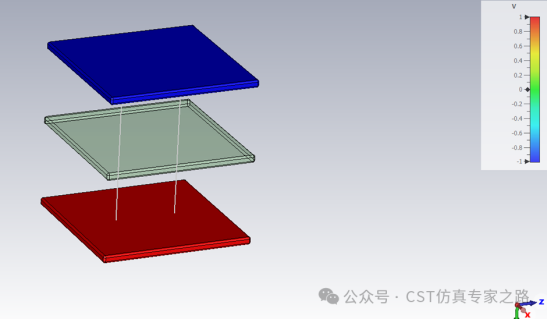

首先我们利用低频Es-Solver来计算电容大小。设置方法非常简单，首先在上下两个金属板分别设置Potential，电压分别是+1V和-1V。

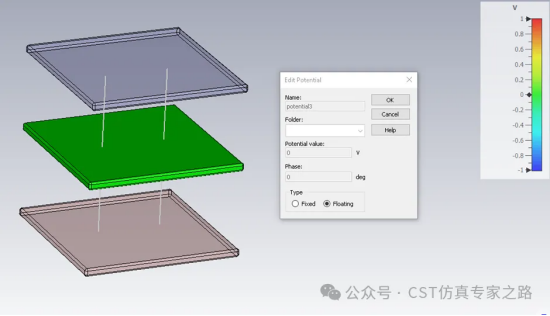

中间悬浮的金属板设置为Floating。

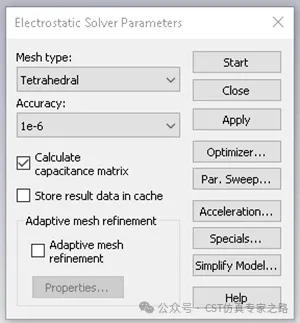

点击Es-Solver，勾选“Calculate capacitance matrix”，点击Start。

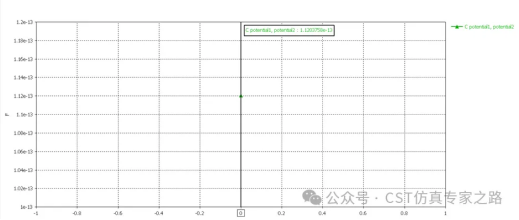

在1D Results中可以看到计算出来的电容是1.12e-13F。

利用Prlc-Solver计算电容大小

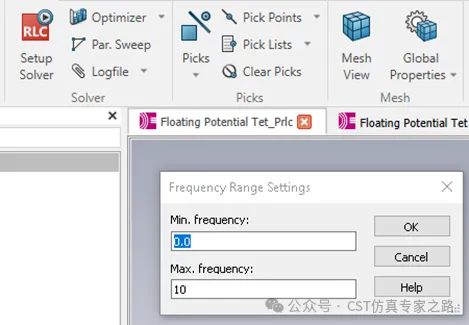

切换到Prlc-Solver同样可以计算分布电容的大小，而且是宽频带的，频率范围设置为0-10KHz。

接下来是添加Node。我们只需要在上、下两个金属板的top和bottom层分别设置RLCNode，总共是4个。中间的金属板不需要设置Node。

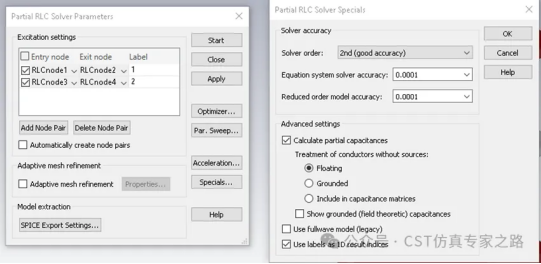

点击RLC求解器，添加Node Pair，勾选“Calculate patial capacitances”，点击Start。

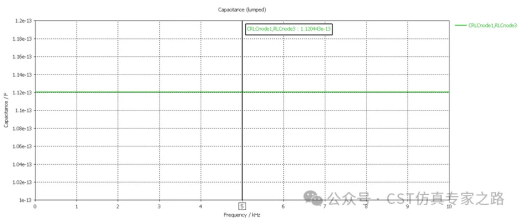

在1D Results的Capacitance(lumped)中可以看到计算出来的宽带电容是1.12e-13F，和Es求解器结果完全一致。
