设置背景属性是电磁仿真必不可少的一环,背景属性的作用是填充边界盒子内的未定义空

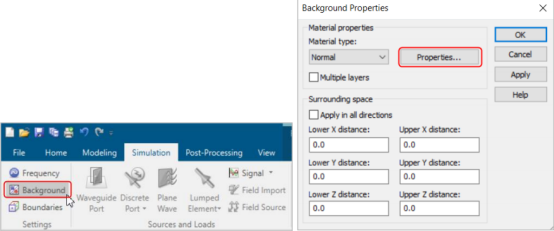

间。在 CST 功能区的 Simulation 选项卡下点击 Background 图标,弹出 Background Properties 对话框,即可进行背景属性的设置,如下图所示。

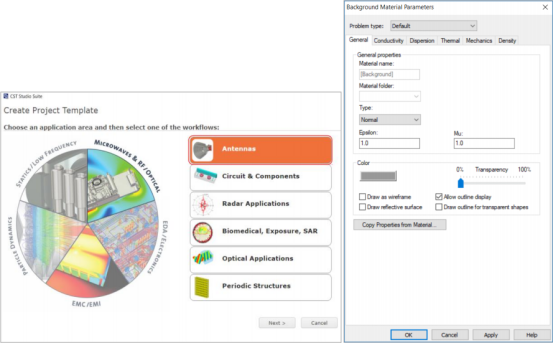

在 Background Properties 对话框中,点击 Properties 按钮,在弹出的 Background Material Parameters 对话框中可以自定义背景材料属性。如果是通过仿真工程模板逐步创建的仿真工程,那么会根据具体的应用自动设置好背景属性。如下方左图所示,在仿真模板中选择 Microwaves & RF / Optical > Antennas,则背景材料会自动设为真空(Vacuum),如下方右图所示。

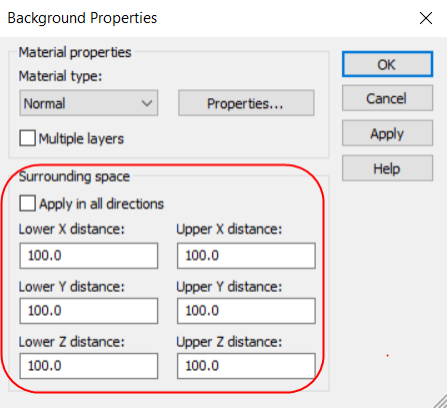

Background Properties 对话框中 Surrounding space 一栏可用于在结构周围添加一些额外空间。
例如进行天线以及 RCS 仿真时,就需要额外增加一些空间用于实现准确的远场计算。我们可以使用 Open 边界,然后在背景属性对话框中通过 Surrounding space 在结构和边界之间添加计算区域的空间,从而达到和 open (add space)同样的效果。
如下图所示,在 XYZ 轴六个方向上手动输入所需增加空间的大小。请注意,所有输入的数值必须是正数。
