介质材料的损耗可以使用电导率或损耗角正切来表示，无论采用哪种方法定义复介电常数，
都需要先定义介电常数 Epsilon，也叫 Dk；Epsilon 是相对介电常数，也就是复介电常数的实部 Eps'。我们以常见的 PCB 板材——FR-4 为例，介绍如何基于 Debye 色散模型设置复介电常数。

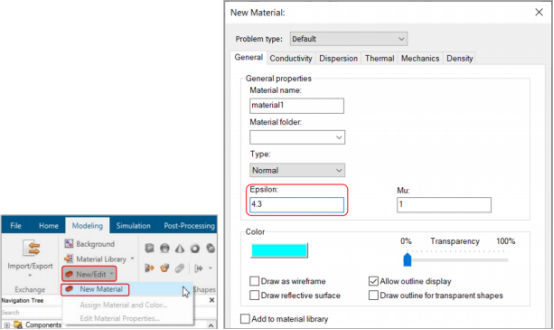

如下方左图所示，在 Modeling选项卡下点击New/Edit图标，在其下拉菜单中选择 New Material，弹出 New Material 对话框。如下方右图所示，在 Epsilon 一栏输入 4.3，其它保持不变。

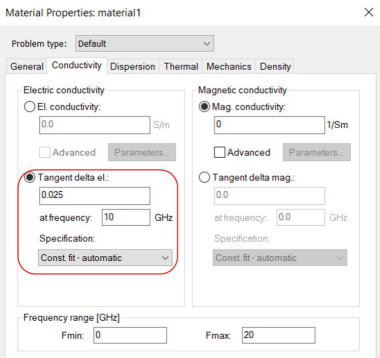

接下来将上图中的对话框切换到 Conductivity 选项卡，然后基于 Debye 色散模型设置复介电常数的虚部，也就是 Eps''。我们经常用损耗角正切代替直接定义复介电常数虚部，损耗角正切也叫Tangent Loss、Tangent Delta，或者 Df。我们需要明确定义该损耗角正切值对应的频率，不然求解器会默认使用仿真频率范围的中心频率。如下图所示，仿真频率范围是 0-20GHz，我们只在 10GHz处设置了损耗正切值，其他频率的损耗正切值都通过拟合得到。

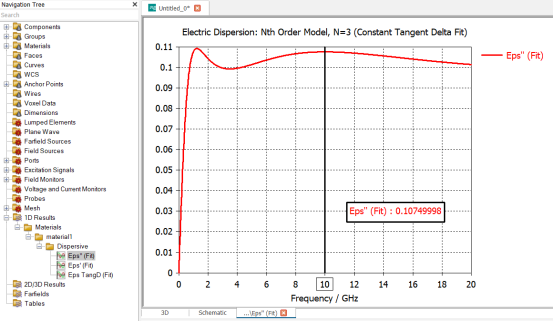

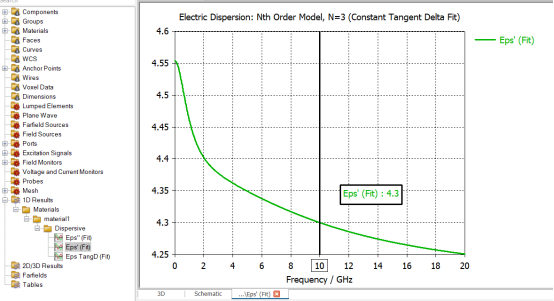

点击 OK 按钮，完成材料设置。定义的复介电材料可以在导航树下的 1D Results > Materials 文件夹中查看，如下图所示，可见默认采用的是三阶拟合。

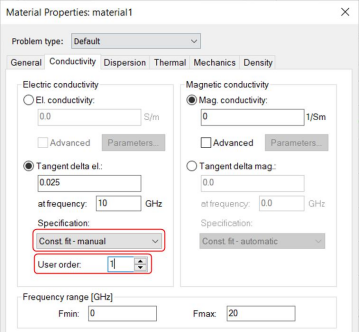

我们可以手动设置拟合阶数，如下图所示，首先将 Specification 一栏由之前的 Const. fit –automatic 选项改为 Const. fit – manual 选项。然后将拟合阶数 User order 设为 1。采用同样的方式将拟合阶数设为 5，再对比不同拟合阶数时 Eps'和 Eps''曲线的差异。

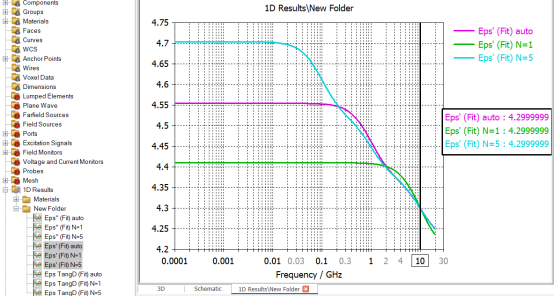

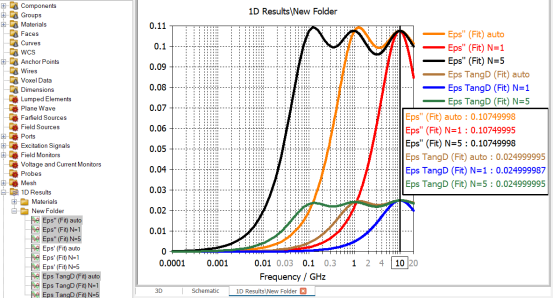

如下图所示，可以观察得到，拟合阶数越高，损耗越平稳（横坐标以 log 显示），色散效果越不明显。唯独在我们定义损耗角正切值的频点处，三者复介电常数的数值相同。
