CST软件的Bend 是贴覆操作,通过 Bend Shape 功能可以将一个物体完全贴合到另一个物体表面。我们可以将平面结构贴合到曲面物体的一个面或多个面上,但前提条件是两个物体要相切。

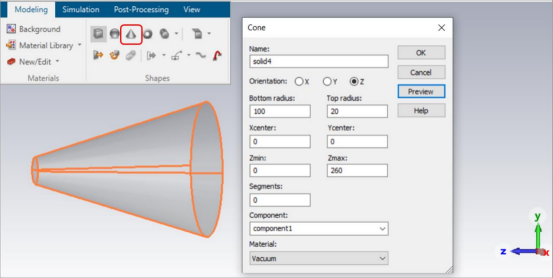

比如在一个锥体上创建螺旋线就可以使用此功能,首先创建一个圆锥体,点击 Modeling 选项卡下的圆锥图标,在弹出的对话框中按图中所示输入圆锥体的尺寸,并设置好材料,还可以点击Preview 按钮预览。
在CST软件中创建将要贴合到圆锥体上的薄板前,需要先在圆锥体上对齐局部坐标系(Local WCS),这样才能在圆锥体上正确对齐薄板。如果薄板与圆锥体相交,则 Bend 操作可能会失败。

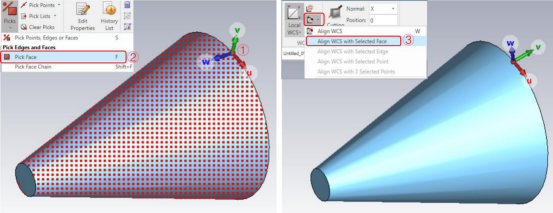

如下图①所示,通过 Pick points 菜单下的 Pick point on circle(快捷键 R)选择圆锥体上的一个点,并点击 Align WCS 图标(快捷键 W)将局部坐标系对齐到选中的点。点击 Pick 菜单下的Pick Face(快捷键 F)双击选取圆锥面,如下图②所示。展开 Align WCS 下拉菜单,选择 Align WCS with Selected Face,将局部坐标系和选中的面对齐,如下图③所示。

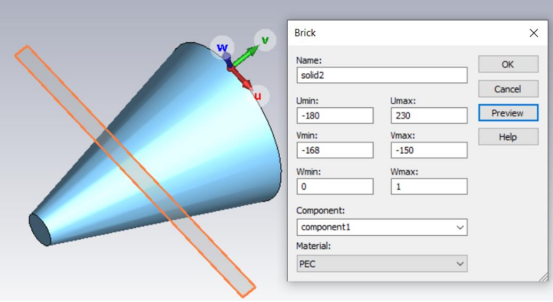

如下图所示,在 UV 平面创建薄板:

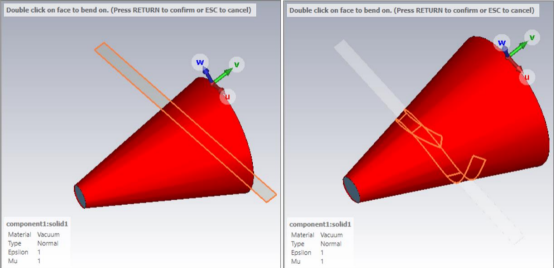

CST软件创建好薄板之后,进行 Bend Shape 操作:①双击选中薄板结构后,在 Modeling 选项卡中,选择 Bend Tools 下拉菜单中 的 Bend Shape;②如下方左图所示,双击选择圆锥体,并将鼠标移动到圆锥面上;③双击选择圆锥面,此时可以预览到贴合之后的形状,如下方右图所示。

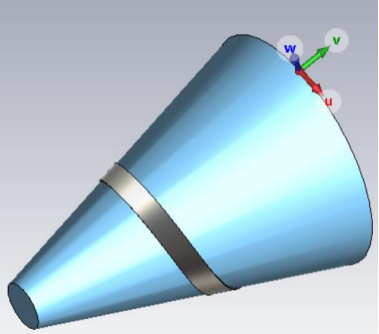

点击键盘上的 Enter 键完成 Bend Shape 操作,薄板完全贴合到圆锥体表面,如下图所示:
