ODB文件是一个二进制文件，供ABAQUS/CAE在后处理时显示模型和分析结果。ABAQUS/Standard分析中写人MSG文件(*.msg)的部分诊断信息也保存在ODB文件
(*.odb)中。
关于如何设置输出到ODB文件的分析结果，请参见ABAQUS6.7帮助文档《ABAQUSAnalysis User's Manua!》第4.1.3节“Output to the output database”。
在ODB文件中包含哪些分析结果?如何在INP文件中设置这些分析结果的输出?场变量输出和历史变量输出有什么区别?
ODB 文件中包含3种类型信息:场变量输出(fieldoutput)、历史变量输出(historyout-put)和诊断信息(diagnostic)。本书第6.1.4节“场变量输出与历史变量输出”讨论了场变量输出与历史变量输出的区别，第10.2节“查看分析诊断信息”介绍了诊断信息的相关内容，下面将介绍如何在INP文件中设置这些分析结果的输出。
1）场变量输出:在INP文件中设置场变量输出时，都需要先写上关键词*OUTPUTFIELD。如果希望按照当前分析类型的默认设置来输出场变量，应使用参数VARIABIE=PRESELECT，例如:*OUTPUT，FIELD,FREQ=10，VARIABLE =PRESELECT其中，FREQ=10的含义是每10个增量步输出一次场变量。如果不希望按照默认设置输出场变量，可以用表13-3中的关键词描述所要输出的变量名称。例如：
*OUTPUT,FIELD,NUMBER INTERVALS =200
*ELEMENT OUTPUT,ELSET = work
PEEO，S，TEMP
* NODE OUTPUT, NSET = all
U
其中，NUMBERINTERVALS=200的含义是每隔分析步时间的1/200输出一次(共输出201次)；*ELEMENTOUTPUT语句的含义是输出单元集合work的等效塑性应变(PEEQ)、应力(S)和温度(TEMP)；*NODEOUTPUT语句的含义是输出节点集合all的位移·(U)。

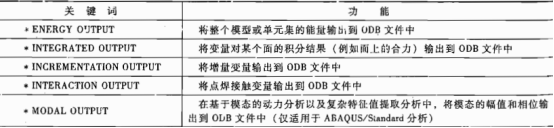

表13-3 将场变量和历史变量输出到 ODB 文件的关键词
2）历史变量输出:在INP文件中设置历史变量输出结果时，都需要先写上关键词*OUT-PUT，HISTORY。如果希望输出默认的历史变量，应使用参数VARIABLE-PRESELECT。如果希望自己定义需要输出的历史变量，应使用表13-3和表13-4中的关键词，例如：
*OUTPUT，HISTORY，OP=NEW，FREOUENCY=1*NODE OUTPUT.NSET = ends
U, V, A
* MODAL OUTPUT
GU, GV，GA
BM，
其中，OP=NEW的含义是清除先前定义的输出设置，并定义新的输出设置;FRE-QUENCY=1的含义是输出每个增量步的历史变量;*NODEOUTPUT语句的含义是输出节点集合ends的位移(U)、速度(V)和加速度(A);*.MODAL OUTPUT语句的含义是输出动力分析中的地震波位移(CU)、速度(GV)和加速度(GA)。
表13-4 将历史变量输出到0DB文件的关键词
3）诊断信息:将诊断信息写人0DB文件中的关键词为*OUTPUT，DIAGNOSTICSYES(或NO)，其中YES的含义是输出诊断信息，NO表示不输出诊断信息。
（内容、图片来源：《ABAQUS有限元分析常见问题解答》，侵删）
