如何将未变形图、变形图、云纹图、矢量图和材料方向图等重叠在一起显示？
单击骂(Allow Multiple States)按钮，然后可以通过单击騙(未变形图)、画(变形图)、(云纹图)(矢量图)或：(材料方向图)来添加需要重叠显示的图形。图11-7是一个例子。

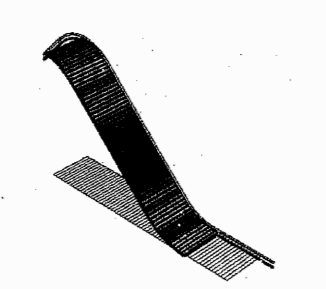

图 11-7同时显示未变形图和变形后的云纹图
再次单击盒按钮，就可以恢复只显示一种图形的状态。
如何创建多个视窗(viewport)，让其各自显示不同的内容？
在ABAQUS/CAE的各个功能模块下，都可以单击菜单Viewport→Create 创建新的视窗。
在不同视窗中可以显示不同功能模块下的内容，或者分别显示不同的0DB文件。
单击菜单 Viewport→Tile Vertically，可以并排显示不同的视窗。
如何创建多个视窗(viewport)，让其各自显示不同的内容？
在ABAOUS/CAE的各个功能模块下，都可以单击菜单Viewport→Create 创建新的视窗。
在不同视窗中可以显示不同功能模块下的内容，或者分别显示不同的0DB文件。
单击菜单 Viewport→Tile Vertically，可以并排显示不同的视窗。
如何快速定义路径(path)？
在 Visualization功能模块中，可以选择菜单 Tools→Path→Create 创建路径，常用的创建方法有两种。1)Nodelist(选择节点)：例如在图11-8中，100：500：1的含义是，此路径包含编号从100到500的所有节点(1是节点编号增量)。如果路径上的节点编号比较有规律，在图11-8中手工输人节点编号列表往往更快捷。
可以首先用显示组(displaygroup)只显示路径上的节点或单元，再单击(Common0ions)按钮，在Label标签页中选中Shownode labels 显示节点坐标。

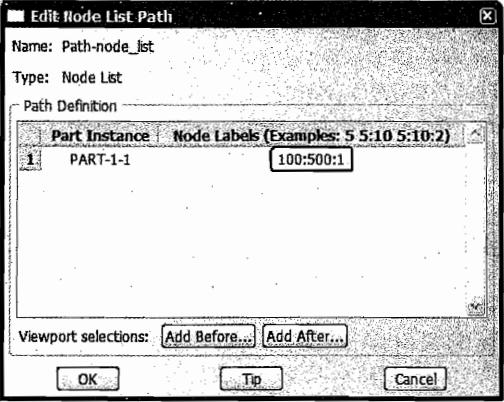

图11-8编辑路径的节点编号
2）Edge list(选择边)：如图11-9所示，选择方式可以是individually(逐个选择)、byfeatureedge(选择特征边)和byshortest distance(自动找出最短路径)。
图11-9通过选择边来创建路径
如何创建应力和应变之间的关系曲线？
操作方法如下：
1）在 Visualization功能模块中选择菜单Tools→XY Data→Manager，在XY Data Manager对话框中单击Create，分别创建应力-时间曲线(例如名称为stess-time)和应变-时间曲线(例如名称为strain-time)。
2）在XY Data Manager对话框中再次单击 Create，选择 Operate on XY data。
3）在弹出的Operate on XYData对话框中，选择函数combine(X，X)，再依次单击已有的应力-时间曲线和应变-时间曲线名称，单击SaveAs。
4）在XY Data Manager 对话框中，选择这条新的XY曲线，单击Plot 就可以将其显示出来。
如何将位移、应力和应变等分析结果保存为文本文件？
有以下几种方法可供选择：
1) 单击：(Query Information)按钮，选择ProbeValues，单击希望查询的节点，再单击Probe Values对话框底部的Write toFile.按钮，就可以将Probe Values对话框中显示出来的分析结果输出至文本文件。默认的输出文件名是当前工作目录下的 abaqus.rpt，用户也可以自己定义文件名。

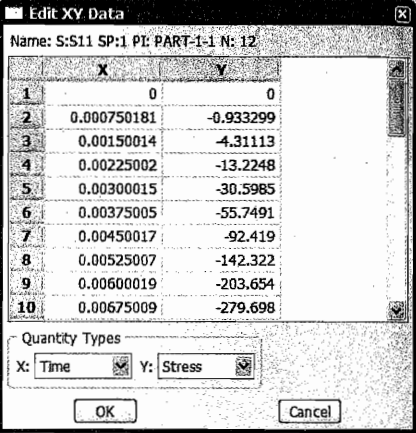

图11-10 Edit XY Data窗口中显示的应力值
2）选择菜单 Tools→XY Data→Manag-er，在XYData Manager 对话框中单击 Create，创建所关心结果的XY数据，然后单击Edit 按钮。在弹出的Edit XY Data对话框中(如图11-10所示)，拖动鼠标选中所有数据，然后单击鼠标右键，选择CoPy，就可以把此曲线中的数据复制至剪贴板，粘贴到文本文件或 Excel表格中。
3）创建XY数据后，选择菜单Report→XY，选择需要输出的XYData，设置输出文件的名称和格式。
4）不创建XY数据，直接选择菜单Report→Field0utput，选择需要输出的场变量，设置输出文件的名称和格式。
（内容、图片来源：《ABAQUS有限元分析常见问题解答》，侵删）
