远场源的导出&调用(1)
提取Hybrid仿真所需的远场源!

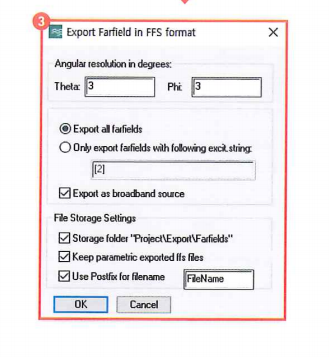

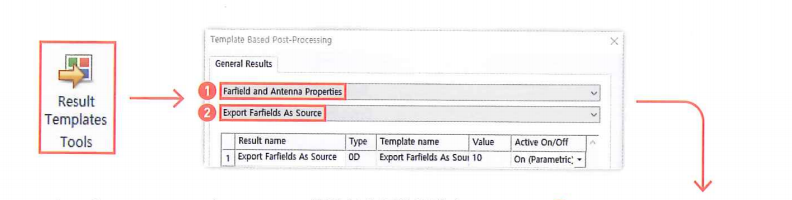

Post-Processing > Tools > Result Templates Tools >Farfield and Antenna Properties > Export Farfields As Source

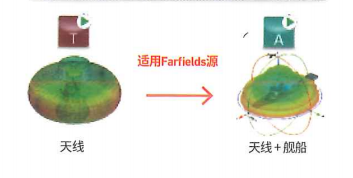

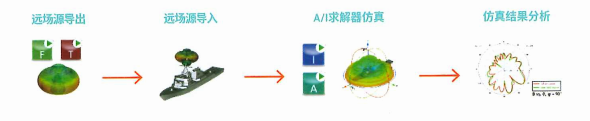

混合求解(Hybrid Simulation)是对安装在舰船等大型平台上的天线进行仿真分析时,提取天线的远场源进行源和平台之间的耦合仿真。
Angular resolution in degrees设置角度调节分辨率
Export all farfields 导出Field Monitor中设置的所有远场
Only export farfields with following excit. String
仿真模型中有多个Port时,导出指定Port的远场
Export as broadband source
将f=0.75/0.78的远场结果导出为一个文件
farfield source_broadband [1].ffs
Storage folder"Project/Export/Farfields”
在指定路径中保存远场
Keep parametric exported ffs files
将Parameter保存为TEXT文件
Use Postfix for filename
文件名中使用自定义的后缀(Postfix),
此示例中使用的后缀为FileName
farfield source broadband [1] FileName.ffs
远场源的导出&调用(2)
调用Hybrid仿真分析所需的Farfields源!

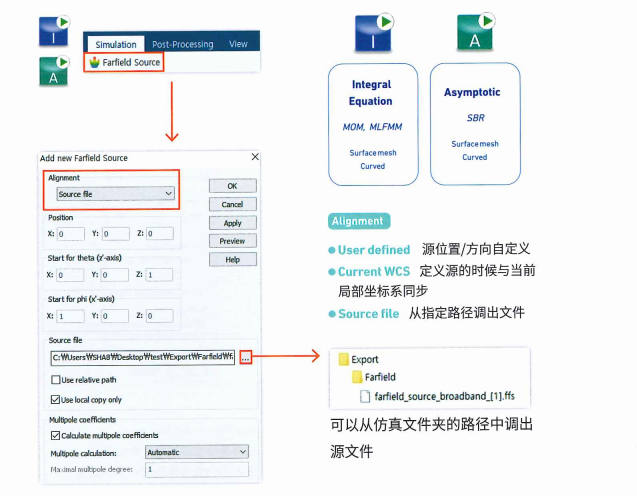

Simulation > Sources and Loads > Farfield Source
Alignment
User defined源位置/方向自定义
Current WCS 定义源的时候与当前局部坐标系同步
Source file从指定路径调出文件
提取1D Data
利用0D/1D Result from 1D Result!

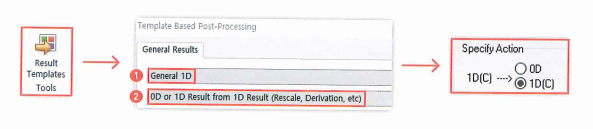

Post-Processing > Tools > Result Templates Tools > General 1D >0D/1D Result from 1D Result

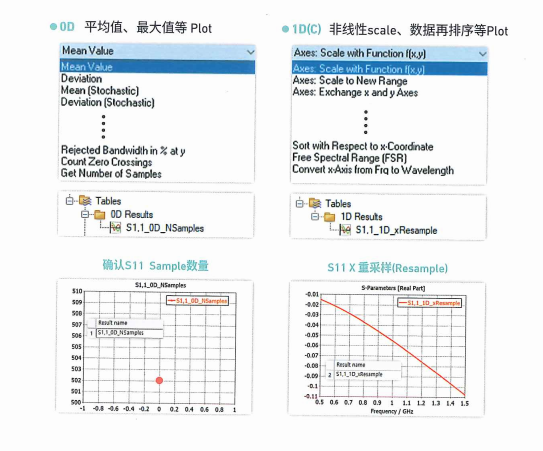

基于仿真结果可以计算新的0D/1D(C)结果。其中不仅包括了查找最大值或积分值等简单操作,还包括了X/Y轴应用非线性scale函数等高级操作。我们选择需要的函数计算出结果。
计算1D Data
利用Mix Template Result!

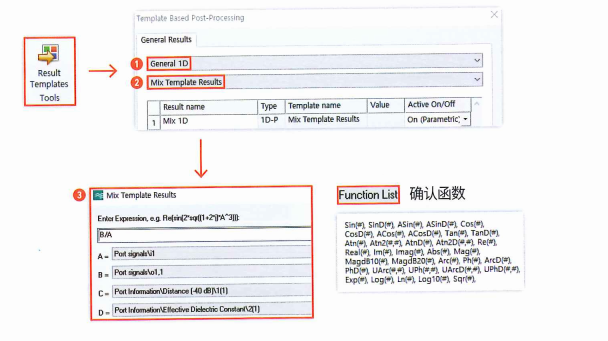

Post-Processing > Tools > Result Templates Tools > General 1D >Mix Template Result
混合模板结果(MixTemplate Result)中可以根据分析目的使用不同的函数,将多个仿真结果根据需要进行运算,得到混合结果并进行Plot。比如,四则运算(+、 -、 x、 )Sin、Cos、Exp函数等。

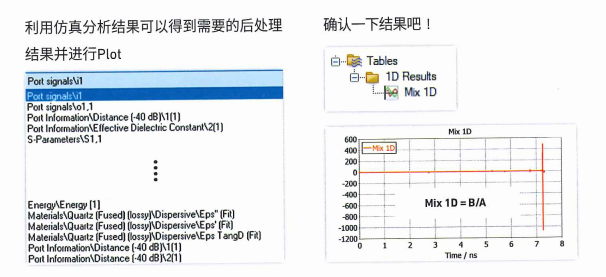

利用仿真分析结果可以得到需要的后处理
结果并进行Plot
确认一下结果吧!
在任意坐标系中提取OD/1D/2D/3D场结果
提取任意坐标系中OD/1D/2D/3D Field!

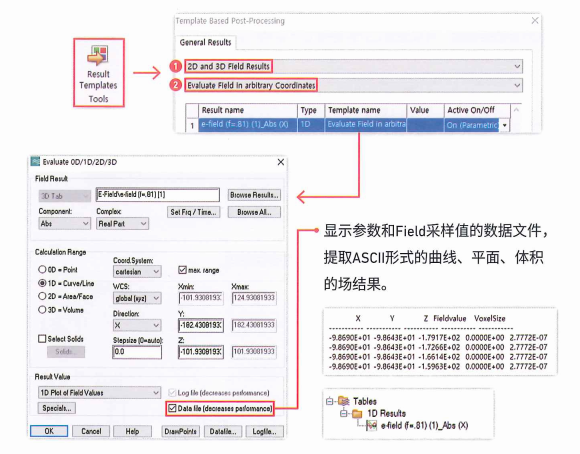

Post-Processing > Tools > Result Templates Tools >2D and 3D Field Result > Evaluate Field in arbitrary Coordinates
在直角、圆柱、球坐标系中将所需位置的Field提取为0D、1D、2D以及3D。

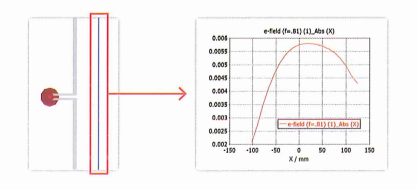

可以在所需的Line (位置)提取 Field
傅里叶变换
在时域/频域确认信号

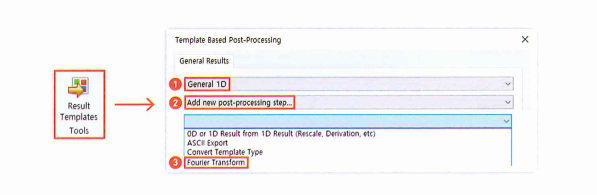

Post-Processing > Tools > Result Templates Tools > General 1D >Fourier Transform

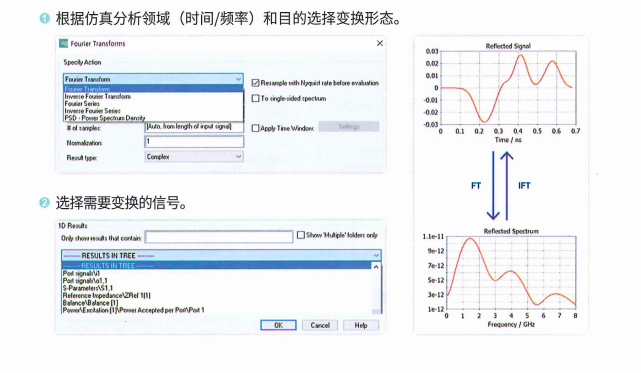

在信号仿真分析时,根据目的选择仿真分析领域有助于降低分析的难度。要在时域查看频域仿真分析的结果时,可以通过CST的Fourier Transform来实现。要在频域查看时域仿真分析的结果时,可以通过CST的逆傅立叶变换(lnverse Fourier Transform)来实现。
