ALE自适应网格主要用于ABAQUS/Explicit的大变形分析,以及ABAQUS/Standard中的声畴(acoustic domain)、冲蚀(ablation)和损问题。在 ABAQUS/Standard 的大变形分析中,尽管也可以设定ALE自适应网格,但不会起到明显的作用。虽然在ABAQUS/Standard和ABAQUS/Explicit 分析中都可以定义ALE自适应网格,而且定义的界面是相似的,但是二者的功能却有很大的差异(见表6-3)。

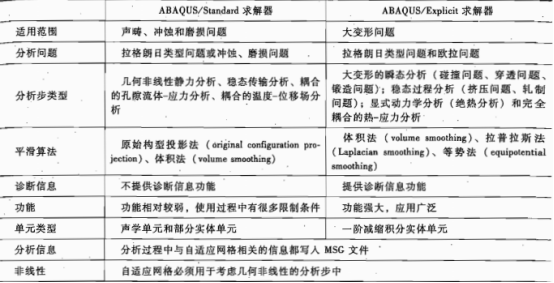

表6-3 ALE自适应网格在不同求解器中的比较
使用ALE自适应网格时,还需要注意下列问题:
1)在ABAQUS/Explicit中分析超弹性材料和泡沫材料时,最好采用增强沙漏控制(en-hanced hourglass control)的方法控制单元的变形,而不要采用ALE自适应网格。
2)在INP文件中,可以使用下面的关键词定义多个ALE自适应网格区域:
*ADAPTIVE MESH,ELSET =elset_name
但是,在ABAQUS/CAE中,每个分析步只能定义一个ALE自适应网格区域
ABAQUS/CAL操作:Step功能模块,选择菜单0ther-ALEAdapiive Mesh Domain-Edit,设置各项参数(如图6-3所示)。如果在某个分析步中不希望定义自适应网格区域,则选中NoAEadaptivemesh dommain for thisstep 即可。

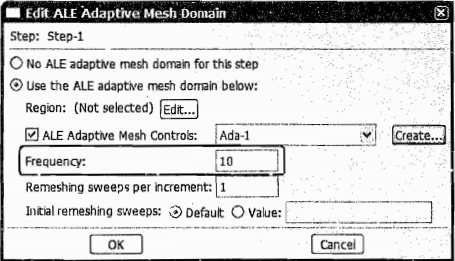

图6-3设置自适应网格参数
3)不使用ALE自适应网格时,在分析过程中单元网格会跟随材料一起运动,每个节点和每个单元的输出变量都与材料点-一对应,在Visualization功能模块中看到的单元变形和材料运动情况就是真实解。
使用ALE自适应网格时,随着单元变形的增加,ABAOUS求解器将逐渐更新节点和单元的位置,以避免单元过度变形,同时求解变量也将从旧的单元网格变换到新的单元网格中。此时网格的位置和材料点的位置不再保持一致,在Visualization功能模块中查看计算结果时,应注意这一问题。
(内容、图片来源:《ABAQUS有限元分析常见问题解答》,侵删)
