如何使用CST软件的敏感度分析 sensitivity analysis --- 腔体E求解器

这期我们再举个CST软件敏感度的例子，用E求解器加constraint参数。

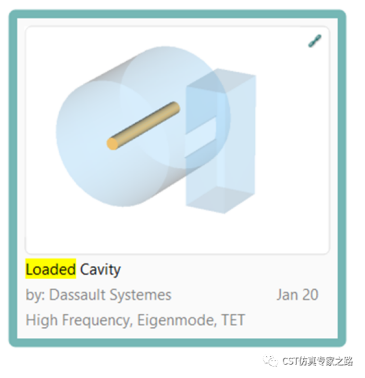

自带案例腔体：

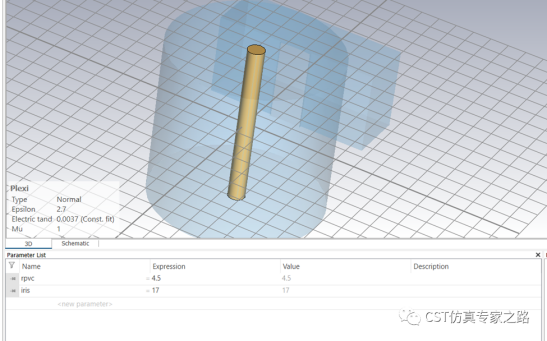

CST软件模型已经有两个参数了，一个是圆柱介质的半径，一个是圆腔和方腔的开口宽度。

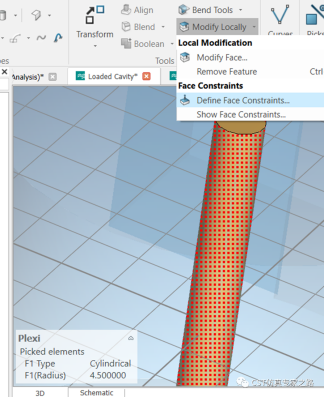

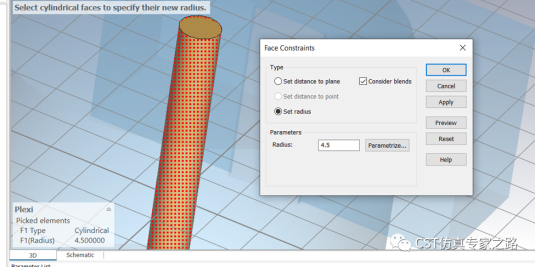

下面我们在CST软件添加constraint，选面，然后modify locally：







用半径constraint，点击参数化：

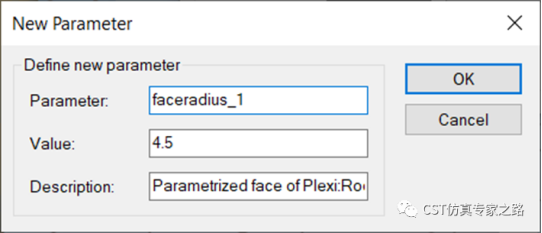

用默认名称：

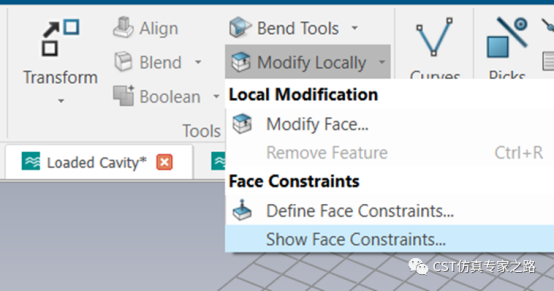

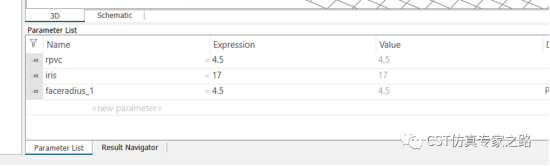

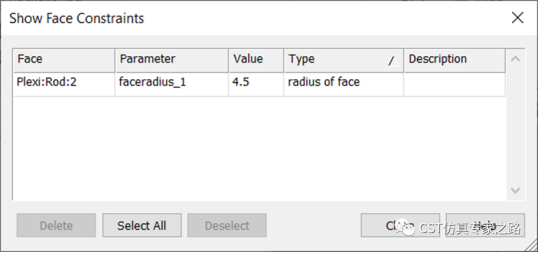

就添加好参数了，看上去和之前的半径参数是一样的，但是如果查看现有的constraint，就会发现就一个：















下面进入CST软件E求解器：

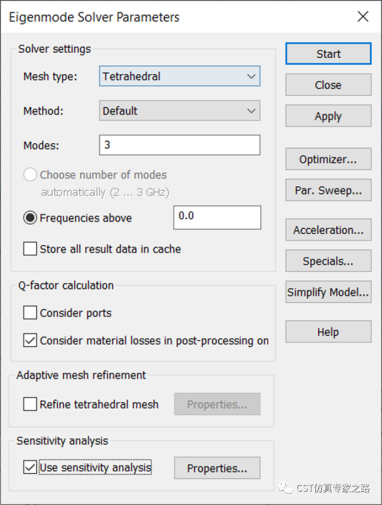

确保算法为默认，lossy算法是不能用敏感度的：

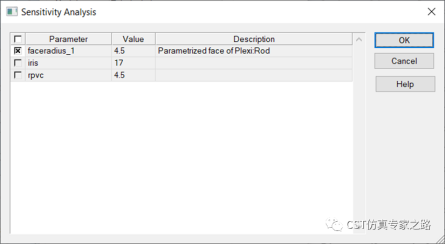

CST软件敏感度属性里面选这个constraint：

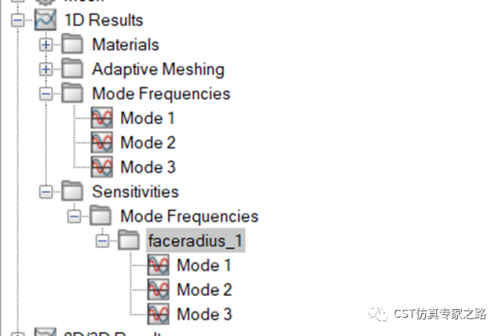

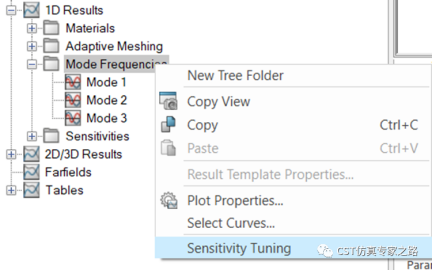

开始仿真，结束之后我们就可以对1D结果进行敏感度调试了：

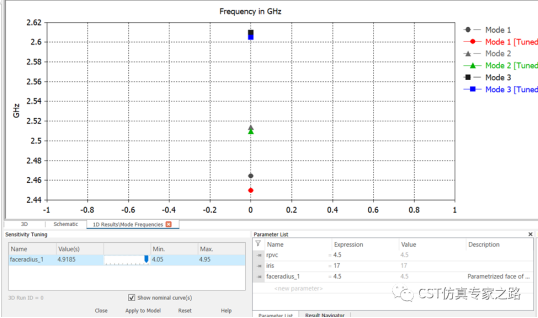

可见加大CST软件介质半径可以降低模式频率，符合理论：







其中红色的模式1变化最大，敏感度最高，我们可以查看敏感度结果确定：

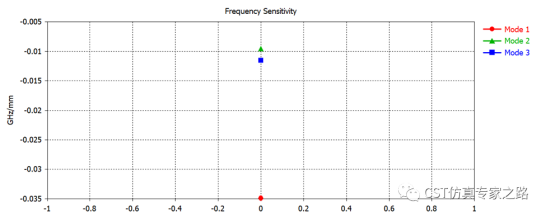

可见确实是模式1的斜率绝对值最大：







小结：

1. 总结流程，constraint参数化->E求解器默认模式->敏感度->模式频率->敏感度调试;

2. F或E求解器可以敏感度分析。
