空间螺旋结构和开口圆环谐振器这两种元件在射频和微波工程中有着广泛的应用，通过CST软件进行仿真和优化设计，可以帮助工程师和研究人员快速有效地设计和分析这些元件的性能，并应用于各种通信、雷达、天线系统等项目中。
空间螺旋结构：空间螺旋结构是一种采用螺旋线形状布局的天线结构，通常用于卫星通信、导航系统和雷达等应用中。空间螺旋结构的优点在于具有较宽的带宽和良好的辐射性能，能够实现全向性的辐射特性，并能覆盖广泛的频率范围。空间螺旋天线通常被用于需要全向性辐射的场景，如移动通信、卫星通信和无线传感器网络等。
开口圆环谐振器：开口圆环谐振器是一种常见的微波滤波器组件，用于实现特定频率茧保。通过调整圆环的直径和间距，可以实现不同的谐振频率和带宽。开口圆环谐振器通常被用于微波通信系统中的频率选择和滤波功能，可用于解决共轭和谐波等干扰问题，提高通信系统的性能和可靠性。
在CST微波仿真软件中，您可以使用建模工具和编辑器来绘制空间螺旋结构和口圆环谐振器。在CST微波仿真软件中，画出空间螺旋结构和开口圆环谐振器的步骤分别如下：
画出空间螺旋结构
1.选择模块和曲线：
l在上方功能栏中选择“模块”按钮。
l在“模块”下选择“曲线”，然后选择“圆曲线”。
2.确定圆心和半径：
l点击屏幕网格中任意位置确定圆心的位置。
l拖动鼠标确定圆的半径，确定好半径之后双击屏幕，确定圆的大小。

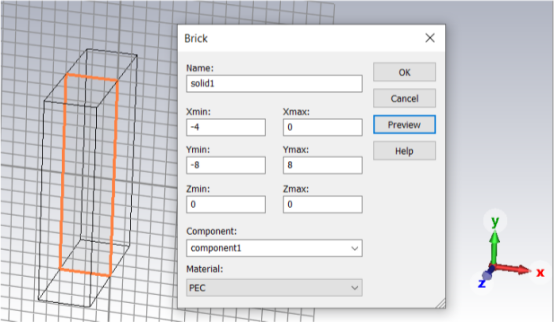

l如果需要更改圆心和半径，可以在弹出的页面中手动输入数据后点击确认。
3.填充曲线并制作螺旋感：
l在“模块”下选择“填充曲线”工具，将鼠标移动到圆线上双击，选中圆面。
l编辑好名称后，点击确定，完成圆形面的制作。
4.旋转圆面：
l点击“模块”下方的“选择面”的按钮，将圆面选中。
l在“模块”下选择“旋转按钮”。
l屏幕上会弹出确定旋转轴的询问，鼠标点击屏幕划旋转轴，随后在弹出的具体信息上修改旋转轴的位置和长度。
画出开口圆环谐振器
1.选择曲线并确定圆心与半径：
l打开CST仿真软件，在上方功能栏中找到“curves”（曲线）功能。
l在弹出的对话框中找到“Arc”曲线。
l鼠标会显示成一个红点，随后确定圆心双击，拖动鼠标确定圆的半径双击。
l在弹出的页面中确定开口环的角度和方向，同样的方式确定好内侧圆环的开口方向和位置。
2.封闭链接圆弧：
l选择“Curves”中的端点线将圆弧进行封闭链接。
3.覆盖曲线并确定名称与材料：
l从“curves”中选择覆盖曲线“cover curve”。
l将鼠标放在圆弧上进行选择，双击确定后，确定圆弧的名称和材料。
4.设置圆环厚度与平移：
l选择模型工具中的“shell solid or thicken sheet”，设置圆环的厚度。
l选择平移工具，将金属圆环板从背面平移到正面，设置好平移的位置。
5.制作开口圆环谐振器：
l在模二加工具中选择减的功能，将实心圆环减去小块的圆环板，得到开口圆环谐振器。
请注意，上述步骤仅供参考，实际操作中可能因软件版本或个人习惯有所不同。在操作过程中，建议参考官方文档或相关教程或联系达索代理商思茂信息进行咨询。
