导入外部字段以定义初始条件
您可以导入外部字段来定义初始条件(请参阅初始条件)。常见的情况是导入初始孔隙压力场的地质力学分析。可以使用储层代码计算孔隙压力场,然后将该场导入到后续的地质静力学应力状态过程中(见地质静力学应力状态)。此过程用于在使用Abaqus中的耦合孔隙流体扩散和应力分析过程执行岩土工程分析之前计算平衡状态(参见耦合孔隙流体扩散和应力分析)。在这种情况下,储层代码必须将孔隙压力写入SIM数据库。
输入文件用法:
使用以下选项导入外部字段以定义初始条件:
l*初始条件
l外部字段,文件=文件名
l导入外部字段以定义与历史相关的字段
l您可以导入外部字段来定义载荷、边界条件和预定义字段。常见的情况是顺序热应力分析,首先执行热传递分析(请参阅非耦合热传递分析)来计算温度场,然后将温度导入后续的应力-位移分析(请参阅静态应力分析)。
l您可以为以下基于时间的分析过程导入外部字段:
l静应力分析
l采用直接积分的隐式动力分析
l显式动力分析
l非耦合传热分析
l全耦合热应力分析
l压电分析
l热电耦合分析
l涡流分析
l孔隙流体扩散与应力耦合分析
l质量扩散分析
每个分析只能在一个分析步骤中导入外部字段。分析步骤必须是一般分析(非扰动)步骤。对于任何后续的分析步骤,应用的外部字段将基于上一次导入的值保持不变。
输入文件用法:
使用以下选项导入外部字段以定义负载、边界条件或预定义字段
*字段导入
*外部鄺六癞楯痪「锲鋝饷遺埘矫棄擻啷弟芠谵苿嘗这鋅讷束¹粮件=文件名
保存以前分析中的字段
如果前面的分析是Abaqus分析,则请求将源字段写入输出数据库(sim)文件。当在一个时间范围内导入外部字段时,您必须以一定的频率请求输出,以达到足够的解决方案精度(参见控制输出数据库的输出频率)。
识别目标字段和源字段
导入外部字段时,定义目标字段和源字段。目标字段是在当前分析中定义的字段。源字段是在先前分析中计算的字段。场是跨越一个区域的物理量。如果在节点处求值,则该字段是基于节点的字段;如果在元素形心、积分点或曲面上求值,则该字段是基于元素的字段。您可以通过指定节点集、元素集或曲面来定义区域,而不管字段在何处求值。
当导入一个基于节点的字段,并指定来自前一个模型的元素集时,将从指定元素集中的元素的节点中提取该字段。类似地,当一个基于节点的字段被导入并从先前的模型中指定一个表面时,该字段将从属于指定表面的表面小平面的节点中提取。当导入一个基于元素的字段并指定了来自前一个模型的节点集时,将从包含节点集中节点的元素中提取元素字段。不包括连接到不在节点集中的节点的元素。
导入外部字段时,您可以指定目标字段和源字段的片段名称空间、片段名称和物理量。区域名称空间指定区域是节点集、元素集还是曲面。区域名称是节点集、元素集或曲面的名称。
指定目标字段和源字段参数时,应考虑以下条件:·源字段区域名称是可选的。如果未指定,则使用整个模型。但是,建议您提供源字段区域名称以减少与映射和数据传输相关的计算成本。Abaqus具有复杂的命名约定,特别是对于程序集定义。源文件名必须对应于从以前的Abaqus分析读取SIM结果文件时写入的名称。
l当定义初始条件时,目标场区域名称空间和物理量由初始条件定义,因此,不使用。
l定义分布时,目标场区域名称空间、区域名称和物理量由分布定义定义,因此不使用。
l用于基于节点的子建模时,目标区域是一个节点集。使用标识符定义目标场和源场的物理量。目标字段的物理量标识符依赖于分析过程,是用于输入字段的共同模拟的相同标识符。表1列出了支持的标识符,并提供了识别通过协同模拟接口交换的字段的详细信息)。大多数字段类型的数量可以从输出数据库文件中提取.如果源分析是ABAQUS分析,则在ABAQUS/Standard输出变量标识符和ABAQUS/显式输出变量标识符中定义标识符。某些输出变量在Abaqus求解器之间不一致。例如,Abaqus/Standard使用变量NT和Abaqus/显式使用变量NT11输出节点温度。您应该可视化结果数据库,以获得适当的字段名。

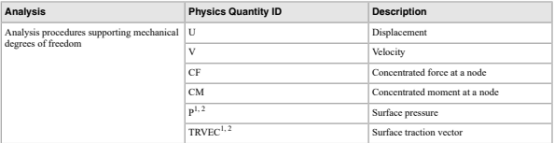

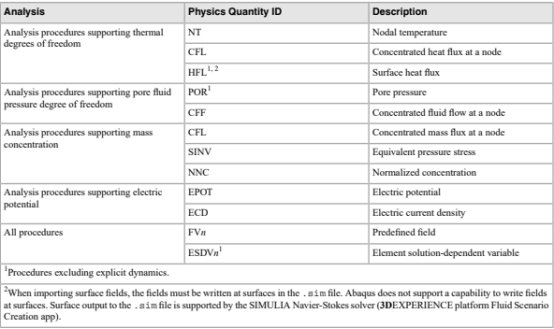

表1:支持的目标字段标识符
当源网格和目标网格在拓扑上不同时,字段会自动映射。但是,Abaqus在导入分布和初始条件之前会在内部执行网格检查,如果满足以下条件,则不执行映射:
l目标区域中的所有节点和元素都可以在带有匹配标签的源输出数据库(.sim)文件中找到。
l匹配目标区域和源区域中的元素。sim文件具有相同的连接性和元素类型。
l在指定分布的同一位置(节点或元素集成点)请求源数据。
输入文件用法:
使用以下选项导入外部字段以定义历史相关字段:
*字段导入
“外部字段,文件=文件名节点或元素或表面,目标区域,目标量ID,节点或元素或表面,源区域,源量ID
举个例子,
*字段导入*外场,FILE=热分析.sim,TSTART=0,TEND=3600个元素,Estress,NT,元素,Ethermal, NT
从输出数据库thermalAnalysis.sim导入定义为节点温度(NT)的温度,并将其应用为当前应力分析中的节点温度场。在这种情况下,当前的分析没有温度自由度,因此温度作为节点处的预定义温度场导入。在thermalAnalysis作业中,从元素集ETHERMAL定义的物体中提取温度并在当前分析中映射到元素集ESTRESS定义的物体中。在thermalAnalysis.sim中导入从时间0到3600的时间范围内的值。
温馨提示:
此文档为达索官方英文文档翻译,尽管我们已经尽力确保准确性,但在翻译过程中可能会有一些错误或细微差别。如果想要了解官方原版,可联系客服进行索取。
