转化为颗粒配方
当使用每个父元素生成粒子的转换技术时,粒子是在分析的预处理阶段开始时在内部生成的,它们被置于非活动或休眠状态。粒子以与嵌入元素的节点连接类似的方式连接到父元素上(参见嵌入元素),并且它们在平均意义上跟随父元素节点的运动。在此非活动状态(而父有限元是活跃的)的粒子的惯性特性被自动忽略,以避免在一个给定的位置增加一倍的势头。与直接定义为PC3D元素的SPH粒子类似,从与不同截面定义相关联的父元素集生成的粒子不会彼此交互。
在转换时,会激活每个父元素内部生成的大量粒子,如图1中各种元素类型所示。在转换发生后,如果每个元素生成大量的粒子,则分析的计算成本会显著增加,因为需要处理大量的活动元素。此外,计算成本的增加,因为稳定的时间增量与内部产生的粒子减少的粒子密度的增加。
在转换的状态信息(如应力或等效塑性应变)与被转换的元素相关联的被转移到生成的粒子,以确保最平滑的过渡。活化粒子通过SPH形式与先前的活化粒子和仍然嵌入在活性母元素中的相邻的非活化粒子相互作用。
基于均匀背景网格的粒子生成
这种转换技术允许你在一个均匀的背景网格上生成一个均匀分布的粒子。通常建议使用初始粒子的均匀分布,因为这有助于提高结果的准确性。
背景网格的原点放置在要转换的元素集的质心处。在分析的开始,将集合中的有限元转换为SPH粒子。粒子仅在父元素体积内的网格线交叉点处生成。所有生成的粒子具有相同的体积和质量。任何不包含网格交点的父元素都没有与之关联的生成粒子。
您可以控制统一背景网格的间距和方向,如使用截面控制将连续体元素转换为粒子中所述。
输入文件用法:
*部分控制,元素转换=是,SPH转换=背景网格(默认值)
Abaqus/CAE用法:在Abaqus/CAE中不支持基于均匀背景网格生成粒子。
指定生成粒子的厚度

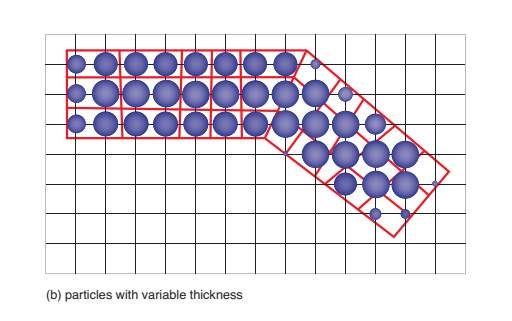

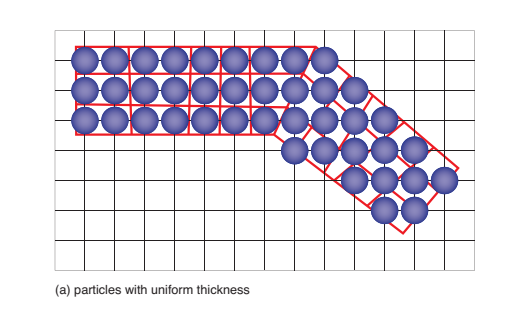

颗粒的厚度主要用于解决在一般接触域中颗粒和表面之间的初始覆盖。默认情况下Abaqus/Explicit确定粒子厚度,使得不存在初始覆盖,如图2(b)所示。您可以指定一个均匀的厚度,尽管颗粒厚度可能超出有限元网格的原始表面,如图2(a)所示,这可能会导致初始覆盖。颗粒的厚度不影响颗粒的体积和质量。
您可以将生成的粒子的厚度指定为可变或均匀,如使用截面控制将连续体元素转换为粒子中所述。
图2:基于均匀背景的内部生成的粒子。
温馨提示:
此文档为达索官方英文文档翻译,尽管我们已经尽力确保准确性,但在翻译过程中可能会有一些错误或细微差别。如果想要了解官方原版,可联系客服进行索取。
