设置背景材料
设置仿真区域的尺寸和Material属性！
Simulation > Settings > Background

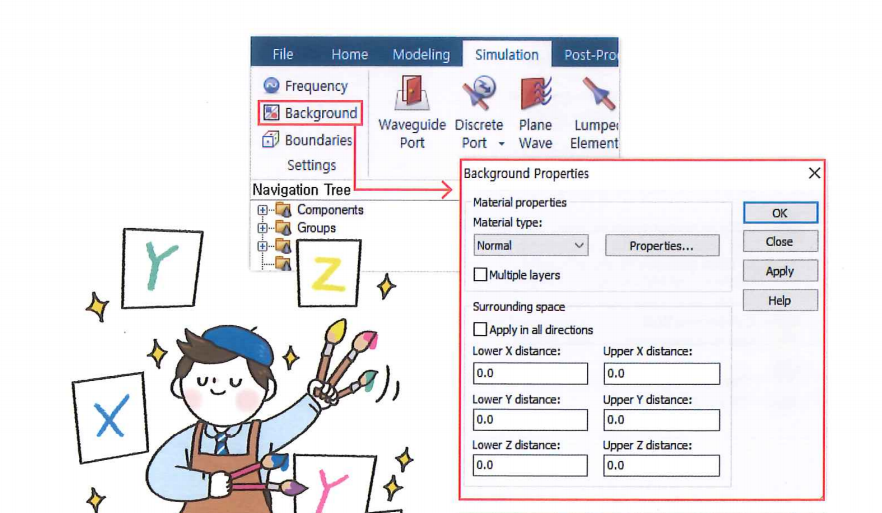

点击Simulation Tab的Background图标，可以设置仿真分析区域。该设置栏里可以设置仿真区域的尺寸，还可以定义Free Space的材料属性。设置栏下方Surrounding space Tab的X/Y/Z distance中输入用户自定义值，可以决定仿真分析区域的尺寸。
上方的Material type不仅可以设置成已经定义的材料，还可以使用右侧的Properties按钮自定义背景材料的相关参数。
Boundary条件为open(add space)时，仿真区域会自动增加额外的计算空间(设置默认值为入/4)，Surrounding space的输入值小于入/4时不会使用，输入更大值时才会生效使用。
设置边界条件
设置仿真区域的边界条件！
Simulation > Settings > Boundaries

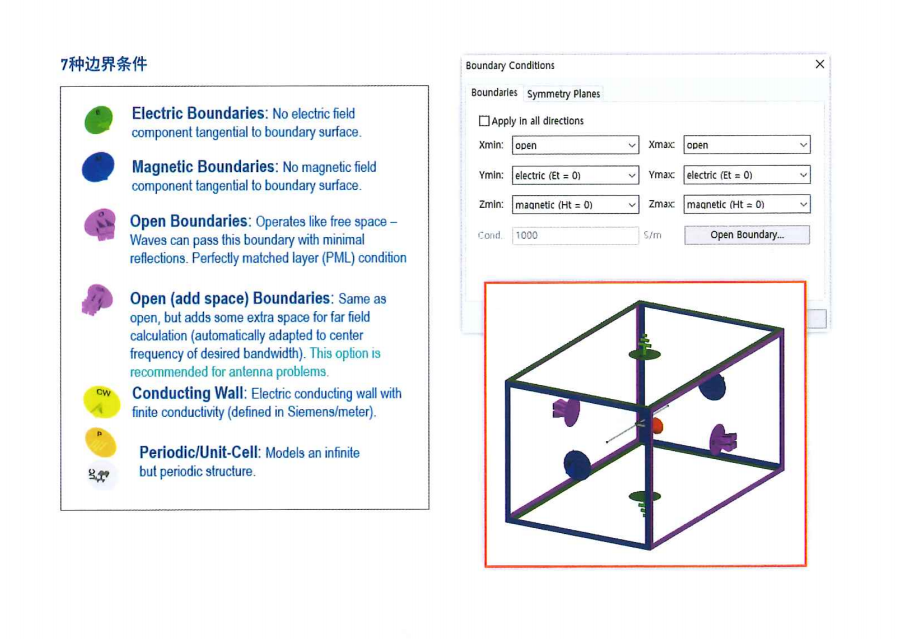

点击Simulation Tab的Boundaries图标，可以设置仿真区域的边界条件。不同的应用领域需要设置不同且合适的边界条件，CST Microwave Studio提供7种边界条件。仿真区域的X/Y/Z轴分别可以设置Boundary条件。如果是对称结构，还可以在Symmetry Planes Tab中设置各轴的对称特性。
Open Boundary设置中可以对Open条件进行各种设置。
可以设置边界处的反射水平(Reflection Level)和Open (add space)条件下额外增加空间的尺寸(Fraction of Wavelength/Absolute Distance)。并且还可以设置计算波长的基准频率。
设置波导端口
通过波导端口馈电！
Simulation > Sources and Loads > Waveguide Port

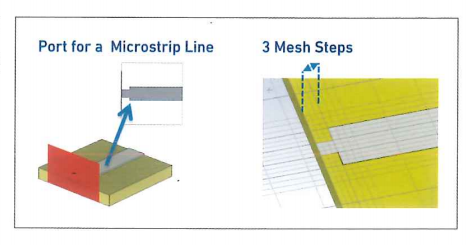

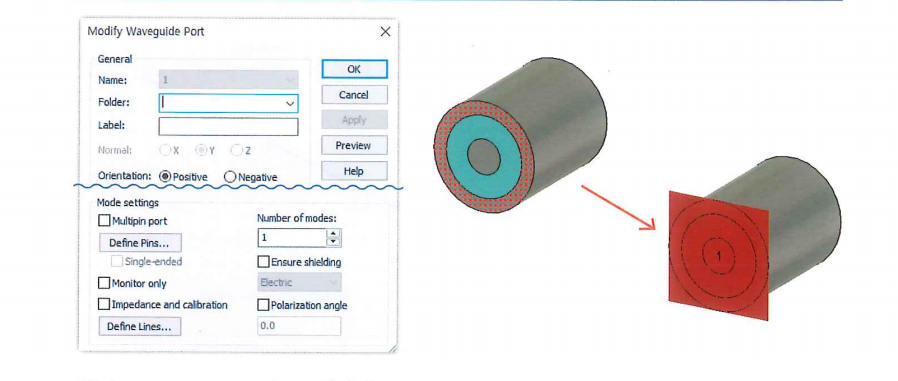

假设Waveguide Port是无限长的波导上给定的Mode，用来激励电磁场。相比离散端口(Discrete Port)，波导端口可以提供很好的模式匹配，因此能提供更高的精度。Coaxial结构以及Microstrip、Strip结构都可以设置波导端口。设置同轴线端口如下图所示，将同轴线外导体(Ground)横截面通过Pick Face选中，然后设置Port即可。对于微带线和带状线结构，需要根据电介质和Line Width计算合适的端口尺寸。
【TIP】CST支持自动计算Waveguide Port尺寸的Macro。请参照下列路径: Macro Solver Ports Calculate PortExtension Coefficient
设置Waveguide Port时需要注意的是Port后面具有相同介质、相同结构的网格至少需要三个网格步长。
