实体自适应域中的约束节点
网格平滑不应用于涉及多点约束(请参见一般多点约束)、方程(请参见线性约束方程)或运动学耦合约束(耦合约束)的节点。
几何特征
在定义自适应网格域的步骤开始时，通过识别网格结构中的几何特征，对边界区域节点进行表面、边缘和角节点的分类，并随着分析的进行和配置的变化对其进行更新。您可以定义Abaqus/Standard在通过自适应网格控件对几何特征进行分类时使用的标准。
控制几何边缘和角点的检测
几何特征最初被识别为边界区域上的边，其中相邻单元面法线之间的角度大于初始几何特征角度，(o°<180°)，如图所示
1.初始几何特征角度的默认值为0=30°。设置0=180°将确保自适应网格域的边界上没有形成几何边缘或角。您可以定义自适应网格控制，以更改用于识别几何特征的角度值。

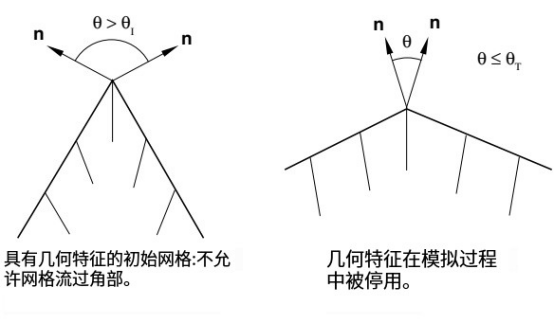

图1：几何特征的检测和停用。
输入文件用法：*自适应网格控件，名称=名称，初始特征角度=01
ABAQUS/CAE用法：步骤模块：其他->ALE自适应网格控制->创建：名称：名称，初始值
特征角度：01
控制几何边和角的激活和停用
Abaqus/Standard允许在分析过程中更改几何特征以及应用于节点的更新规则。例如节点被约束沿着一个离散几何边，除非与几何边的角度小于an。三次地质现象，0t(<0T < 180°).过渡特征角度的默认值为0p=30°。如果穿过几何边缘的角度小于或者，边界表面被认为是足够平坦的，以使特征被停用，并且允许网格在表面上自由滑动。几何角被允许以类似的方式变平。除此之外，最初平坦的曲面可能会在模拟过程中产生边缘或角。这种逻辑允许极大的灵活性，在网格自适应，同时保留模型中的几何特征。
Sti ting 0=您将获得更多的数据或数据。您可以使用自适应网格控制来尝试特征角度
当几何特征激活或停用时，ABAQUS/Standard将发出警告消息。
输入文件用法：
*自适应网格控件，名称=名称，
过渡特征角度=0T
ABAQUS/CAE用法：STEP模块：其他->ALE自适应网格控件->Create：name：name，
过渡特征角度：0T
网格约束
在大多数的自适应网格问题中，[网格中节点的运动是由网格平滑算法确定的，由域边界和边界区域边缘施加的约束。但是，也有可能需要显式定义节点的运动。您可能还希望保持某些节点固定，以特定方向移动节点，或强制某些节点随材质移动。
自适应网格约束为您提供了显式定义节点运动的灵活性。
输入文件用法：
*自适应网格约束
ABAQUS/CAE使用：STEP模块：其他->ALE自适应网格约束->创建
应用空间网格约束
应用空间网格约束来明确定义节点的运动。空间网格约束允许对网格移动进行完全控制，并且可以应用到任何节点，除了那些应用了拉格朗日网格约束的节点。
您还可以通过用户子程序UMESHMOTION指定空间网格约束。用户子程序允许您让空间网格约束取决于可用的节点或材料点信息。
输入文件用法：
使用以下选项显式定义网格约束：
自适应网格约束，约束类型=空间，类型=位移或速度
使用以下选项在用户子例程UMESHMOTION中定义网格约束
自适应网格约束，约束类型=空间，类型=位移或速度，用户
Abaqus/CAE用法：若要显式定义网格约束：
步骤模块：其他->ALE自适应网格约束->创建：所选步骤的类型：位移/旋转或速度/角速度：选择区域：运动：独立于底层材料
在用户子程序UMESHMOTION中定义网格运动：
步骤模块：其他->ALE自适应网格约束->创建：所选步骤的类型：位移/旋转或速度/角速度：选择区域：运动：用户自定义
温馨提示：
此文档为达索官方英文文档翻译，尽管我们已经尽力确保准确性，但在翻译过程中可能会有一些错误或细微差别。如果想要了解官方原版，可联系客服进行索取。
