在Allete自适应网格边界上定义曲面
当您在自适应网格域的边界上定义曲面时(见关于曲面)，Abaqus软件将创建一个与曲面重合的边界区域。依预设，会建立滑动边界区域。您可以选择创建拉格朗日或欧拉边界区域。
在自适应网格域内部定义的曲面将独立于材料移动(除非受网格约束约束)
使用曲面定义滑动边界区域
默认情况下，由曲面定义创建的边界区域将滑动(曲面边将在材料上自由滑动)
输入文件用法：
"表面，区域类型=滑动
Abaqus软件用法：在Abaqus软件中不支持使用曲面定义的边界区域。
使用曲面定义拉格朗日边界区域
若要强制曲面边缘跟随材料，请创建拉格朗日边界区域。
输入文件用法：
*表面，区域类型=拉格朗日量
Abaqus软件用法：在Abaqus软件中不支持使用曲面定义的边界区域。
使用曲面定义欧拉边界区域
为了从材料运动中分离表面，创建一个欧拉边界区域，并应用空间网格约束法向表面。如果未应用网格约束，则曲面的行为将类似于滑动边界区域(没有材料流过曲面)。
作为一个例子，它通常被假定在欧拉域的流出边界处的材料中没有法向应力或剪应力。这种情况可以通过使用曲面定义欧拉边界区域并应用垂直于曲面的空间网格约束来建模，如图5所示。

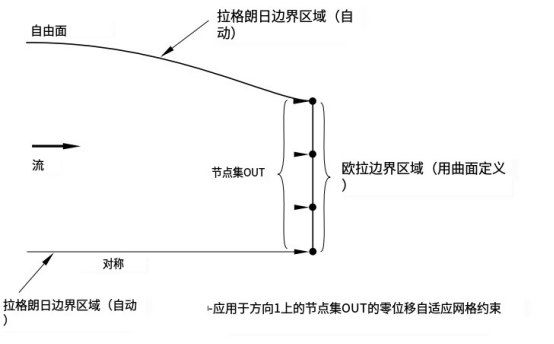

图5：欧拉自适应网格域的流出边界建模。
输入文件用法：
*表面，区域类型=欧拉
Abaqus软件用法：在Abaqus软件中不支持使用曲面定义的边界区域。
接触
利用曲面生成的拉格朗日和滑动边界区域可用于接触对，它们的意义与定义在非自适应区域上的曲面相同。由于接触通常涉及机构之间的相对滑动，滑动边界区域通常是适当的接触表面。
定义在欧拉边界区域上的曲面不能用于接触对。
若小滑动公式用于接触对，则两个曲面上的所有节点都是非自适应的(请参见Abaqus软件中的关于接触对和Abaqus软件中的接触对的接触公式)。属于自适应区域的节点不能成为具有自联系定义的联系人对的一部分。如果节点是具有自联系定义的联系人对的一部分，则不强制联系。无分隔接触对中基于元素的表面的节点是非自适应的(见接触压力-超闭合关系)。一般联系域中的所有节点都是非自适应的(请参见Abaqus软件中的关于一般联系)。
分布式负载
当分布压力载荷施加到自适应网格区域的边界时，Abaqus软件会创建一个与载荷施加区域相一致的边界区域。以这种方式创建的边界区域的特性与通过定义表面创建的边界区域的特性相同。如果一个压力载荷被施加到自适应网格区域内部的一个表面上，表面上的节点将随着材料在所有方向上移动(即，它们将是非自适应的)。
由不同压力载荷产生的边界区域可能重叠。如果将具有相同大小和振幅定义的压力载荷应用于相邻区域，则这些区域将合并为单个边界区域，以尽量减少形成的拉格朗日边角的数量(见图6)。
2

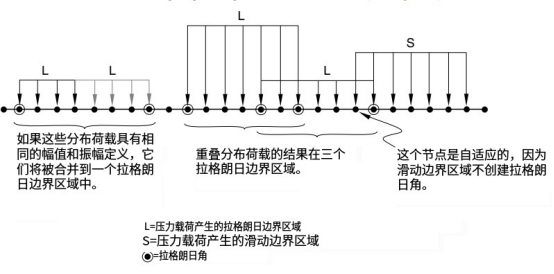

图6：将分布式压力载荷应用到自适应网格域。
如果施加一个非均匀的压力(例如，在一个表面上线性变化的压力)，或者如果在用户子程序VDLOAD中定义了一个压力载荷，每个单元面或边都成为一个独立的拉格朗日边界区域。由干拉格朗日角点是在拉格朗日边缘相遇的地方形成的，所有节点将在每个方向上跟随材料，每个区域变得非自适应。同样，如果一个非均匀体力被施加到一个自适应网格域，该域被分割成多个域，每个域具有均匀的体力。如果这种分裂的结果在一个元素的域，该区域成为非自适应。
定义具有压力载荷的拉格朗日边界区域默认情况下，为与压力载荷重合而创建的边界区域将是拉格朗日。施加到拉格朗日区域的压力载荷与施加到非自适应区域的压力载荷相同，除了网格可以在边界区域内移动。
输入文件用法:
*负载，区域类型=拉格朗日量
Abaqus软件用法：在Abaqus软件中不支持使用压力载荷定义的边界区域。
