Abaqus/Explicit和Abaqus/standard中Allete自适应网格划分的比较与Abaqus/Standard中的自适应网格相比，Abaqus/Explicit中的自适应网格通常更健壮，并提供更多用于控制网格的功能。
Abaqus/Explicit自适应网格划分
Abaqus软件中的自适应网格划分/Explicit旨在处理各种各样的问题类别，并采用各种平滑方法您可以使用控件来定制特定问题的自适应性。Abaqus/Explicit显式实现允许您执行以下操作：
l创造完全的欧拉模型；
l在变形开始之前，首先改善网格的质量；
l定义示踪粒子，使跟踪和输出基于材料的结果数量。
Abaqus/standard中的Allete自适应网格划分
Abaqus/Standard中的自适应网格划分使用一个单一的平滑算法，该算法适用于结构声学分析和消融过程建模。Abaqus/Standard自适应网格划分的实现有以下局限性：
l初始网格扫描不能用于改善初始网格定义的质量。
l该方法不适用于大变形问题的一般类别，如体积成形。
l目前诊断能力有限。
说明性实例
为了说明自适应网格的价值，下面是瞬态和稳态成形应用的简单例子。为简单起见，二维的情况下显示。在每种请况下，Abaqus软件在模拟中使用。
轴对称锻造
在这个例子中，一个润滑良好的正弦形刚性模具向下移动，使矩形截面的坯料变形(见图1)

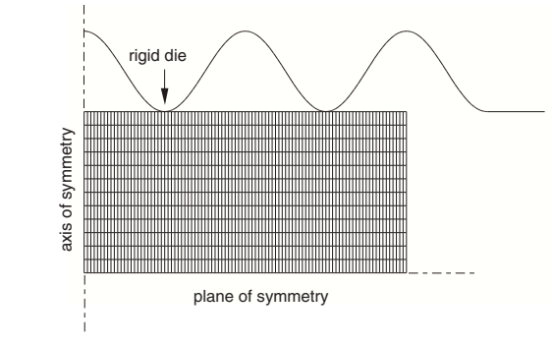

图1：一个空白和一个正弦模。
压痕深度为原坯厚度的80%。物质向上向外挤压(径向)当毛坯被缩进时。模具采用解析刚性曲面建模，毛坯采用规则网格结构的轴对称连续单元建。假定坯料具有弹塑性材料特性。
对这个问题的纯拉格朗日分析由于几个元素的过度失真而无法完成，如图2所示。在正弦刚性表面的凹槽处，由于单元的严重变形，接触面不能正确处理。

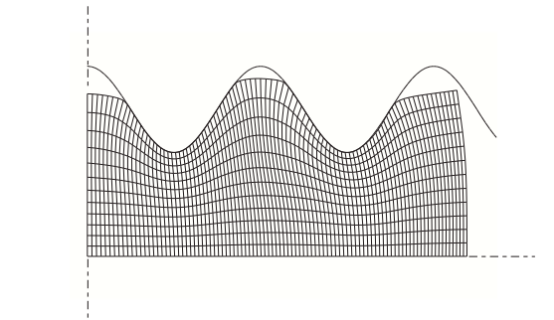

图2：最终，纯粹的拉格朗日分析将终止，因为过度的元素失真。
自适应网格划分允许问题运行到完成。为整个毛坯创建拉格朗日自适应网格域。Abaqus/Explicit会自动为自适应网格化选择合适的默认值；因此，自适应网格方法只需要两条额外的输入线：
*HEADING
...
*ELSET, ELSET=BLANK
***************************
*STEP
*DYNAMIC, EXPLICIT
...
*ADAPTIVE MESH, ELSET=BLANK
...
*END STEP
图3和图4在成形分析的各个阶段显示变形网格。由于网格细化在材料径向流动时接触模槽的次级表面区域上保持，因此在整个分析过程中正确解决了接触条件。
图3：在分析的中间阶段的变形配置。

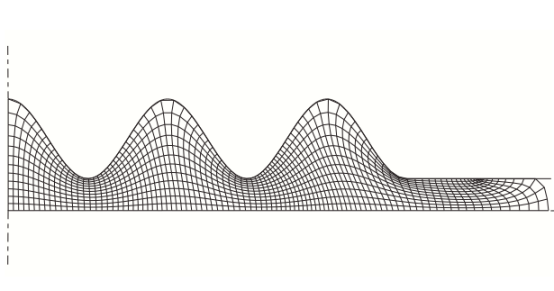

图4:分析完成后的变形配置。
稳态滚动示例
这个例子说明了如何在稳态模拟中使用自适应网格来允许物质在问题域上通过欧拉边界。钢板通过对称的轧机机架，使其高度降低50%。这个拟运行，直到它达到稳态条件。
图5和图6显示了这个问题的纯拉格朗日模型的初始和最终(稳态)配置。
·

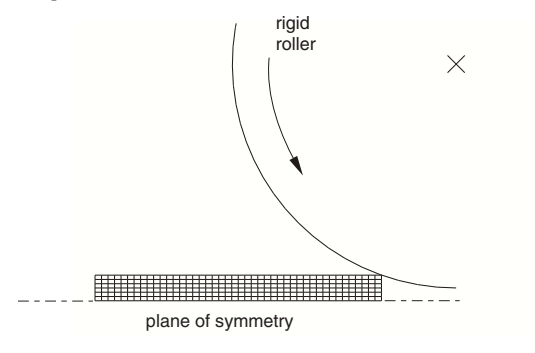

图5：在纯拉格朗日模型中的轧辊和未变形毛坯的初始配置。

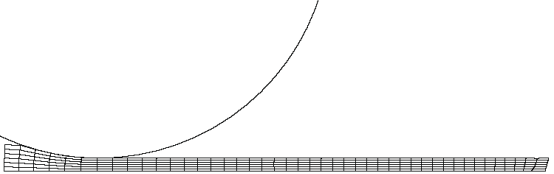

图6：纯拉格朗日模型中的最终稳态构型。
图7显示了使用欧拉自适应网格域建模的这个问题，其中材料流过网格。

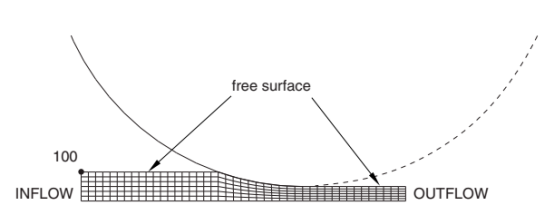

图7：初始欧拉自适应网格域。
仅对辊轮附近的区域进行建模。不需要知道自由表面的确切位置来设置问题:它是在一个可能的位置创建的，最终的稳态位置是作为解决方案的一部分。尽管未示出，但聚焦网格可用于捕获辊正下方的陡峭应变梯度。欧拉域达到与拉格朗日方法得到的相同的稳态解。
欧拉自适应网格域是通过定义一个流入和流出边界的自适应网格域。自适应网格约束将垂直于这些边界应用，以便材料将流过网格(请参阅在Abaqus/Explicit中定义Allete自适应网格域)。辊与坯件之间的摩擦接触通过自适应网格区域拉动材料。
问题是通过对纯拉格朗日分析的输入文件进行以下修改来设置的：
*HEADING
...
*ELSET, ELSET=BILLET
...
*ELSET, ELSET=INFLOW
...
*ELSET, ELSET=OUTFLOW
...
*NSET, NSET=INFLOW
...
*NSET, NSET=OUTFLOW
...
*SURFACE, NAME=INFLOW, REGION TYPE=EULERIAN
INFLOW, S1
*SURFACE, NAME=OUTFLOW, REGION TYPE=EULERIAN
OUTFLOW, S2
***************************
*STEP
*DYNAMIC, EXPLICIT
Data line to specify the time period of the step
...
*ADAPTIVE MESH, ELSET=BILLET, CONTROLS=ADAPT
*ADAPTIVE MESH CONTROLS, NAME=ADAPT
*ADAPTIVE MESH CONSTRAINT, TYPE=DISPLACEMENT
INFLOW, 1, 1, 0.0
100, 2, 2, 0.0
OUTFLOW, 1, 1, 0.0
...
*END STEP
自适应网格控件并非解决此问题所必需的;包含自适应网格控件是为了进行说明(有关详细信息，请参见Abaqus/Explicit中的Allete自适应网格生成和重新映射)。
