在上一期CST电动汽车EMC仿真(五)——解锁GB/T18387整车RE仿真的密码(上),给大家分享了CST软件整车RE仿真的流程,主要是基于从部件到整车的建模思路。本期继续给大家展示一些整车RE电磁仿真的应用,用来指导产品的正向设计,仿真可以应用的场景非常多,让我们先从线缆屏蔽层接地的影响评估开始。
线缆屏蔽层接地的影响

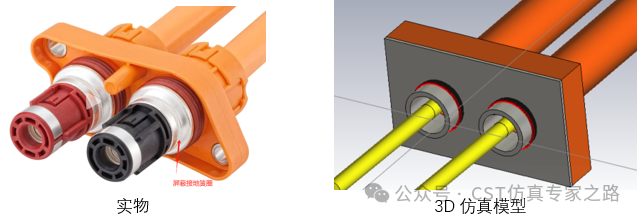

电动汽车高压母线连接器
高压母线的屏蔽层如何接地、是否可靠等,对整车RE有非常大的影响。如上图所示,是一种径向接地方式,屏蔽层先与金属法兰连接,然后再通过金属圈与结构件实现接地。这种硬碰硬的接地方式,我们在仿真时,可以在电路中设置不同的接地阻抗R,分别模拟屏蔽层接地良好、接地不良、不接地的状态。从仿真结果可以看出,屏蔽层两端良好接地时,RE测试的裕量非常大;如果是一端接地、或者两端都不接地,在中间频段会出现新的谐振点,RE超标的风险显著增加。

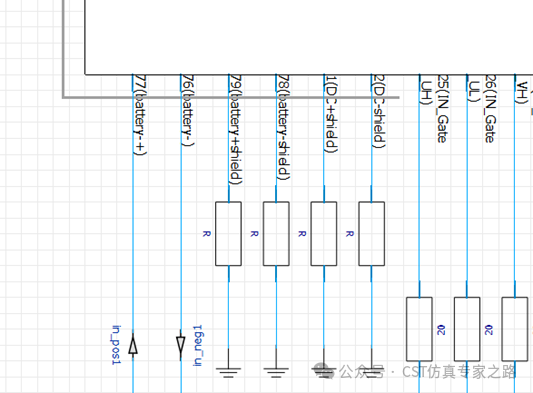

屏蔽层接地阻抗设置

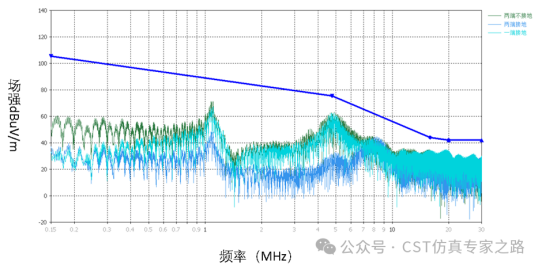

屏蔽层接地对RE结果的影响
屏蔽层转移阻抗的影响
转移阻抗是评估线缆屏蔽效能的重要指标,这种方法的优点是测量方法简单,通常适用于1GHz以下的频段。我们利用CST软件的Cable工作室定义了两种不同类型的屏蔽线,分别是Braid(编织屏蔽线)和Foil(铜箔屏蔽线),下图是两种屏蔽线的转移阻抗。

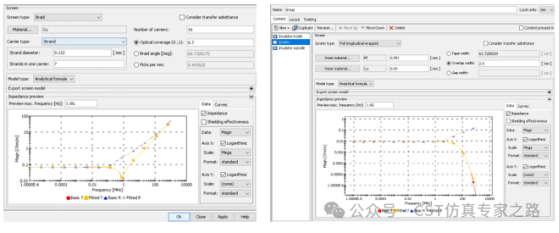

两种不同屏蔽层参数的定义
通过两种线的RE结果对比可以看出,Braid类型的屏蔽线在低频段的屏效要远远好于Foil类型,所以对于高压直流母线的屏蔽,Braid是不能缺少的。

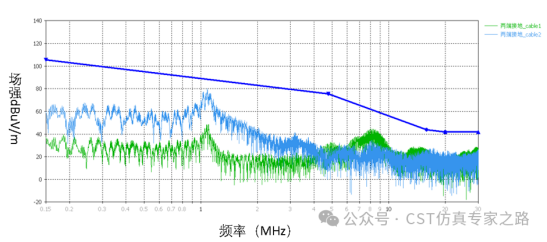

两种屏蔽层的RE结果对比
电池包对RE的影响
在整车RE仿真中,电池包是不能忽略的一个重要部件。在电池包的建模过程中,我们参考了业内两种不同电池包的结构(刀片电池与CTP电池)。下图是仿真出的电池包的差模(Z11)和共模(Z22)阻抗曲线,其中20-30MHz是在GB/T 18387 RE仿真时要特别关注的频段,从RE的仿真结果也可以看出不同电池包对整车RE的影响。

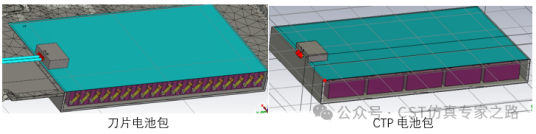

动力电池包的3D模型

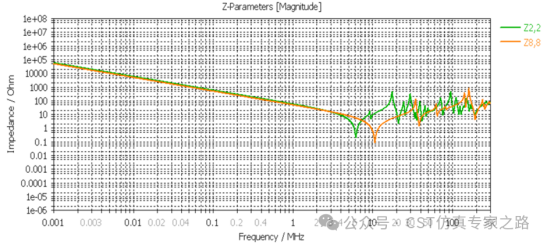

两种电池包的差模阻抗对比
两种电池包的共模阻抗对比

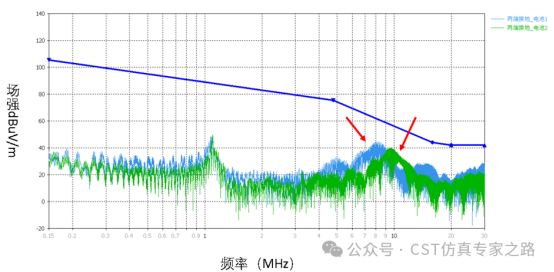

两种电池包的RE结果对比
(内容、图片来源:CST仿真专家之路公众号,侵删)
