基于模式的特征链定义
产品：Abaqus软件
参考资料：
增材制造的特殊目的技术
概述
此参数表类型用于增材制造的专用技术。
您可以在表集合中包含多个类型为“ABO AM Eigenstrain PatternBased Definition”的参数表。每个表必须有一个唯-的标签。每个表可以有多个数据集;每个数据集定义了一个扫描模式中的一个补丁/岛。
参数表类型定义
*PARAMETER TABLE TYPE, NAME="ABQ_AM_EigenStrain_PatternBased_Define",
PARAMETERS=6
FLOAT, 0.0, "xmin", , ,
FLOAT, 0.0, "ymin", , ,
FLOAT, 1000.0, "xmax", , ,
FLOAT, 1000.0, "ymax", , ,
STRING, " ", Label of an ABQ_AM_EigenStrain_Define Table", , ,
FLOAT, 0.0, "Local In-plane Rotation (in degrees)", , ,
参数
供参考，见图1。

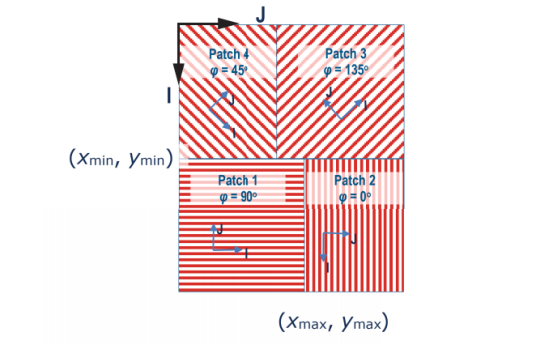

图1：包含四个补丁的扫描图案。
Xmin*Ymin*Xmax*Ymax
扫描补丁的范围。
Labelofan ABQ AM EigenStrain Definition引用将应用于此表模式补丁的本征应变张量。
局部平面内旋转
局部面内旋转，0，补丁(以度为单位)。
ABQ_AM 特征链 基于模式的扫描策略产品：Abaqus软件
参考资料:
增材制造的特殊目的技术
概述
此参数表类型用于增材制造的专用技术。
必须在表集合中包含类型为“ABQ_AM_Eigenstrain_PatternBased_ScanStrategies”的参数表。表可以定义多组数据。
参数表类型定义
*PARAMETER TABLE TYPE, NAME="ABQ_AM_EigenStrain_PatternBased_ScanStrategies",
PARAMETERS=1
STRING, " ", "Scan Strategy", , ,
参数
扫描策略
类型的表的标签
ABQ_AM_特征链 基于模式的扫描策略 定义。此表中的数据集定义了分析中的活动策略。
ABQ AM EigenStrain PatternBased ScanStrategy Define
产品：Abaqus软件
参考资料:
增材制造的特殊目的技术
概述
此参数表类型用于增材制造的专用技术。
可以包括多个类型的参数表
ABQ_AM_BigenStrain_PaternBased_ScanStrategy_Define表集合中。每个表必须有一个唯一的标签。每个表只能定义一组数据
参数表类型定义
*PARAMETER TABLE TYPE,
NAME="ABQ_AM_EigenStrain_PatternBased_ScanStrategy_Define", PARAMETERS=8
STRING, " ", "Pattern", , ,
FLOAT, 0.0, "Relative Rotation Angle (in degrees)", , ,
FLOAT, -1e36, "Xmin", , ,
FLOAT, -1e36, "Ymin", , ,
FLOAT, -1e36, "Zmin", , ,
FLOAT, 1e36, "Xmax", , ,
FLOAT, 1e36, "Ymax", , ,
FLOAT, 1e36, "Zmax", , ,
参数
供参考，见图1。

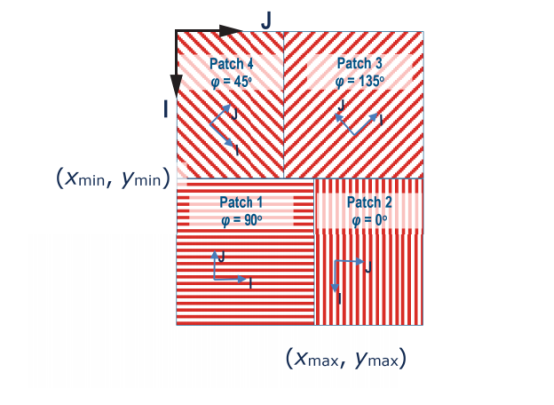

图1：包含四个补丁的扫描图案。
图案
相对旋转角度
XmingYming Zming Xmax*Ymax
类型的表的标签基于模式的定义。
层到层(片到片)旋转角度，0。
扫描区域的范围。
