扫描图形的可视化
在Abaqus软件中，扫描图案可以在零件几何形状上可视化，通过请求用于输出的与单元解相关的场变量，并将它们绘制为有限元网格上的轮廓。对于基于图案的本征应变分析，前两个与单元解相关的场变量在内部分别设置为补片ID和扫描区域ID(见图1)。对于一个基于轨迹的特征应变分析，第一个元素的解决方案相关的字段变量被内部设置为规则ID。
输入文件用法：
使用以下选项来可视化扫描模式：
*SOLID Section，ELSET=元素集名称，材质=材料属性名称
*元素依赖性变量
2
1,区域ID
2,2，补丁/岛屿ID
*输出，场，频率=1*元件输出ESDV

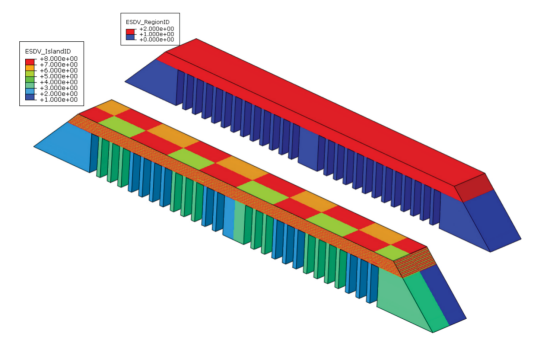

图1：扫描模式岛1D和扫描区域ID的Quilt型等高线图。
使用基于轨迹的方法指定单元激活和特征应变使用基于轨迹的方法需要以下步骤：
l创建一个名称以“ABQ EIG”开头的表集合。表集合必须包含类型为
l"ABQ_AM_EigenStrain_Method"的参数表以及下面列出的其他参数表。
l在类型为“ABO AM_EigenStrain Method”的参数表中，将激活类型设置为“基于轨迹”。
l定义激活前沿矩形截面的参数(见FDM-型和LDED型添加剂制造工艺的热机械分析图一)和事件系列的名称
输入文件用法：使用以下选项在基于特征应变的分析中定义基于轨迹的激活：
*事件系列，NAME=事件系列名称，
TYPE=ABO AM热源目标规则ID
定义喷嘴运动的数据线
表集合，名称=“ABQ_EIG.用户自定义名称”
参数表，类型=“ABO AM特征线 方法”
"以悲剧为基础"
参数表，类型=“ABQ_AM_Eigenstrain_基于目标的_Rules”类型参数表标签列表
分析中的“ABO AM 特征链 基于目标的 规则 定义”
*参数表
TYPE="ABO AM EigenStrain TrajectoryBased Rule Defne"LABEL=用户定义的标签
类型为“abq AM 特征序列 定义”的参数表的标签
参数表，类型=“ABO AM特征线 定义”
LABEL=用户定义的标签
Eg：612;二191*参数表
TYPE="ABO AM EigenStrain TrajectoryBased Activation"事件系列名称、堆积方向、焊道高度、焊道宽度、沉积位置
*元素渐进激活，名称=“特征激活”，ELSET=print元素
*步进*静
有
*激活元素，激活=激活名称
用户自定义名称
