惯性释放加载方向
默认情况下，模型中的所有刚体运动方向都可以通过惯性浮力加载(在本讨论中我们使用了这个词“方向表示任何刚体平移或旋转)。在具有对称平面的模型或者只允许在特定方向自由移动的模型中，可以指定施加惯性释放荷载的自由方向。例如，在具有一个对称平面的三维分析中，只有三个自由方向存在两个平移和一个旋转。 添加一个额外的对称平面，只保留一个自由平移。气缸-活塞装置是一个例子，其中唯一考虑的自由方向是沿气缸的轴线运动。在这些情况下，您可以通过指示自由度来指定由惯性卸荷加载的自由方向。
两个自由旋转方向的情况是不允许的。对于具有惯性释放的循环对称模型，计算惯性释放载荷时只考虑Z方向的平移和绕Z方向的旋转。
输入文件用法:*惯性释放
识别自由方向的全局自由度整数列表
例如，列表1、3、5意味着X和Z方向的平移和绕Y轴的旋转是自由方向。
Abaqus软件/CAE使用:加载模块:创建加载:为类别选择机械，为所选类型选择惯性缓解步骤:在自由度上切换以定义
自由方向(显示的自由度取决于建模空间)
在局部坐标系中定义自由方向
如果自由方向不是全局方向，则可以使用方向来定义自由度标识符整数列表所引用的局部坐标系
输入文件用法
*惯性释放，方向=方向名称
识别自由方向的局部自由度整数表
Abaqus软件/CAE用法:加载模块:创建加载:为类别选择“机械”，为所选步骤的类型选择性单击“编辑”，然后选择本地CSYS
定义需要使用者指定参考点的自由方向组合

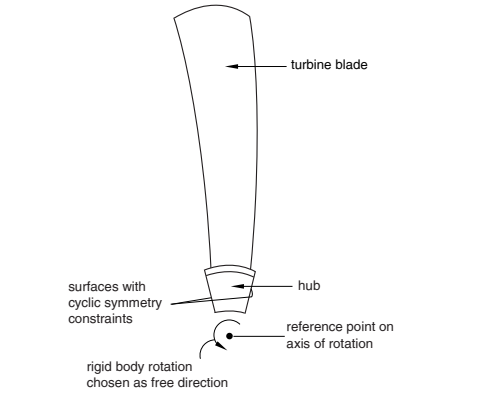

并不是所有用户选择的自由方向的组合都允许无约束刚体运动，也就是说，有一些自由方向的组合需要一个附加点来定义刚体运动矢量。例如，在三维空间中，选择4、5、6对应于围绕一个固定点的自由旋转。要确定刚体运动矢量，必须给出一个不动点。在其他例子中，自由方向包括绕固定轴的旋转。考虑一个涡轮叶片绕其轴线旋转，如图1所示。
温馨提示：
此文档为达索官方英文文档翻译，尽管我们已经尽力确保准确性，但在翻译过程中可能会有一些错误或细微差别。如果想要了解官方原版，可联系客服进行索取。
