常见问题 1-18]

ABAOUS 67版本新增了哪些主要功能?[解 答]

在帮助文档《ABAQUS Release Noles》中，ABAQUS 6.7 版本增了很多新的功能，下面介绍一些 ABAQUS/CAE 中的新功能。

1）定制界面工具 (customize toolset）:允许用户自已修改 ABAQUS/CAE 的界面，详见本书的[常见问题2-6]。

2） CAD 连接工具(CAD Connection toolset）:详见 ABAQUS 6.7 帮助文档《ABAQUS/CAE User’s Manual》 第42章“The CAD Connection toolset”。

3）离散场工具 (Discrete Field toolset）:详见 ABAQUS 6.7 帮助文档《ABAQUS/CAEUser’s Manual》 第45 章“The Discrete Field toolset”。

4）显示梁面形状的功能:详书[问题4-3]。

5）接自动:书第7.2节“动测”

6）自底向上网格划分术 (bottom-up meshing）:详书第9.4.1节“网格划技”

7）创建多层复合材料 (composite layup） 的功能:详见 ABAQUS 6.7 帮助文档《ABAOUS/CAE User's Manual》 第12.12节“Creating and editing composite layups”

ABAQUS 和其他有限元软件的比较

常见问题1-19

ABAQUS与其他有限元软件有何异同?[ 解 答]

目前，在国际、国内市场上被认可的通用有限元分析软件主要包括:

1）美国 HKS 公司的 ABAQUS。

2）美国 MSC 公司的 MSC.PATRAN、MSC.NASTRAN、MSC.MARC

3）美国 ANSYS 公司的 ANSYS。

4）美国 LSTC公司的LS-DYNA

5）美国 ADINA公司的ADINA。

6）美国 EDS公司的 IDEAS。

这些软件分别有各自的特点，在行业内--般将其分为线性分析软件、一般非线性分析软件和显式高度非线性分析软件。例如，NASTRAN、ANSYS 等在性分方面具有自己的优势，而 ABAQUS、MARC、ADINA 则在非线性分析方面各具特点，其中 ABAOUS 是国际上公认的最优秀的非线性分析软件。ABAQUS/Explicit、LS-DYNA、PAMCRASH 和MSC.DYTRAN 是显式高度非线性分析软件的代表，而 MSCDYTRAN 则在流固合分析方面见长，在汽车缓冲气囊和国防领域应用广泛。

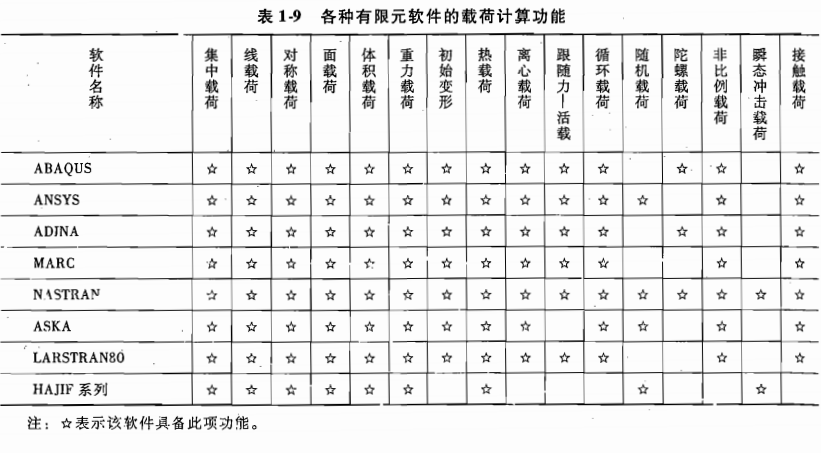

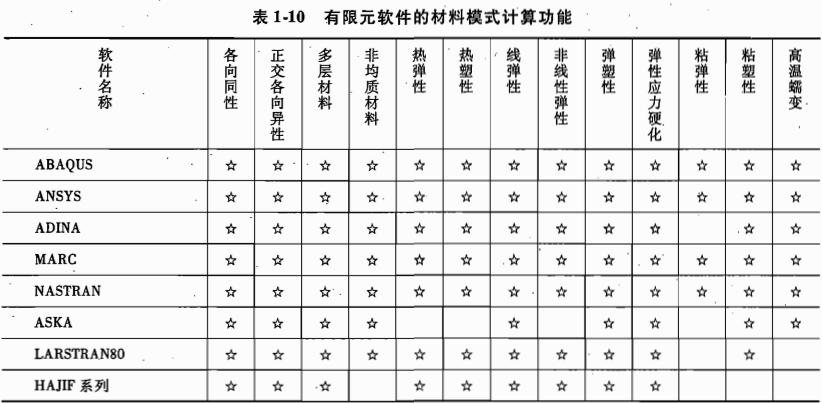

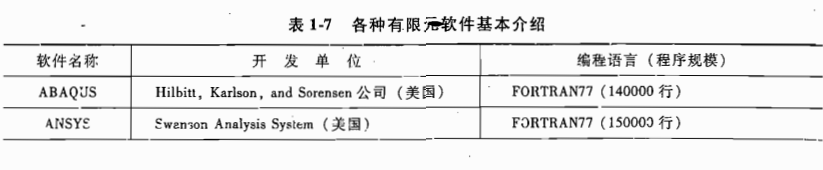

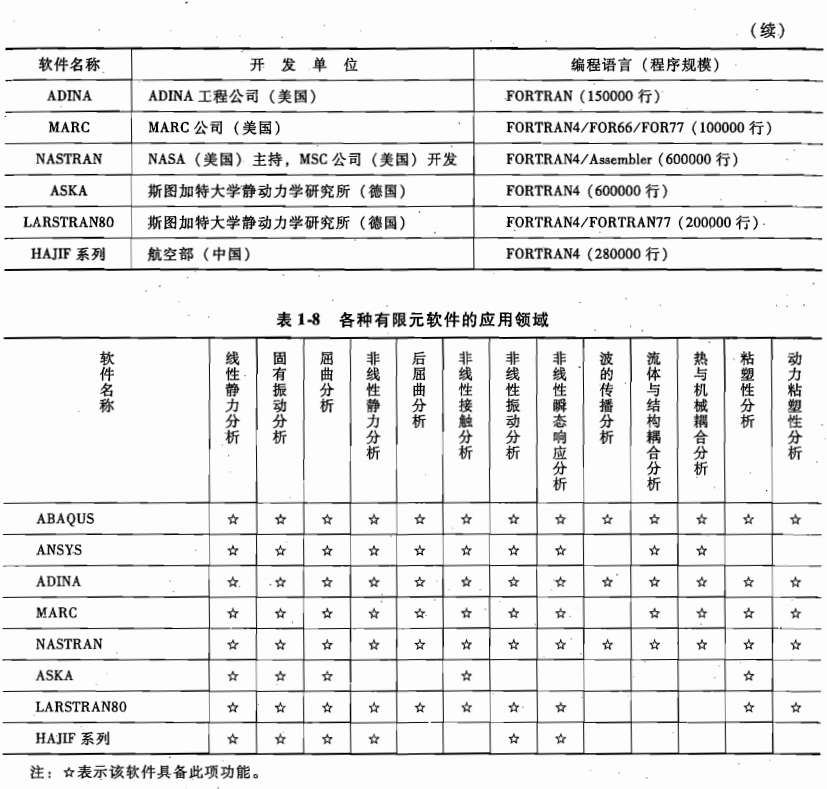

表 1-7~表 1-10 简略介绍了一些国内外比较著名的有限元分析软件的特点，供读者参考。如果分析对象是接触、大变形或非线性材料 (树如橡胶、土体) 等复杂问题，建议优先考虑选择 ABAQUS 作为分析软件。

本章主要介绍了以下内容。

1) 各种单元的自由度含义。只有理解了这些概念，才能正确地定义荷和边界条件。2) ABAQUS 中没有固定的单位制，读者为各个量选用相互匹配的单位即可。如果长度单位使用 m，则力、质量和时间的单位必须是 Nkg  ，相应的密度单位是 kg/m，应力和弹性模量的单位是 N/m(即 Pa)。如单使用 mm，则质量时间的单位须是 N、tonne(吨)和 s，相应的密度单位是吨/mm，应力和弹性模量的单位是 N/mm(即MPa)。

3) ABAQUS 中有两种时间计量方法:总分析时间计量法和分析步时间计量法。前者是把所有分析步的时间累加起来，后者是以每个分析步的开始时刻作为0 时刻。

4)定义局部坐标系有三种方法:一是使用关键词 * TRANSFORM 定义节点自由度的局部坐标系，用于定义载荷、边界条件和约束方程等;二是使用关键词 *ORIENTATION 定义局部坐标系，用于定义材料特性、钢筋、应力/应变分量输出、耦合约束、惯性释放载荷连接单元等:三是使用关键词 * SYSTEM 和 *NODE 定义局部坐标系下的节点坐标，这种方法不影响节点和单元的自由度方向。

5) ABAQUS 在建模分析过程中会生成多种类型的文件，常用的有 CAE 文件、INP 文件、DAT 文件、MSG 文件、STA 文件等。提交分析后，应查看 DAT 文件、MSG 文件和 STA文件，其中的警告信息和错误信息是查找模型中问题的重要线索。

6) ABAOUS 提供了一套极其详尽的在线帮助文档，可以方便、快速地查询到建模分析中的各种所需信息。

7)ABAQUS 的默认工作路径是 c:temp，可以修改此工作路径，以方便存储模型和结果文件。

8)ABAOUS 提供了富的 DCS 命令，例如使用 abaqus help 可以显示所有 ABAOUS 命令的语法规则，使用 abaqus findkeyword 可以在帮文档中找到包含所需关键词的 INP文件，使用 abaqus fetch job = job_name 可以提帮助文档中所提供实例的 INP 文件、用户子程序、JNL 文件等。

9) 运行分析作业需要足够的磁盘空间和内存，在环境文件 aaqus_v6.env 中可以设置内存参数以及临时文件的存储路径和存储方式。

10)影响分析时间的主要因素包括分析类型、网格密度、单元类型、接触的定义、分析步时间、增量步、迭代步和计算机的性能等。

11) ABAQUS 6.7 版本新增的主要功能包括:定制界面工具CAD 连接工具、离散场工具、显示梁截面形状的功能、接触和约束自动搜索功能、自底向上网格划分技术、创建多层复合材料的功能等。

12) ABAOUS 是国际上公认的最优的非性分软件，如果分对象是接触、大变形或非线性材料等复杂问题，建议优先考虑选择 ABAQUS 软作为分析工具。
