1.有限元分析模型

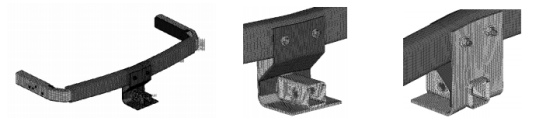

模型采用 C3D8 和 C3D6 单元,单元尺寸 2mm,材料选用公司 5 号材料,板厚 6mm。拖车板与横梁,螺栓与拖车板之间建立接触关系,螺栓与螺母采用绑定接触处理,考虑螺栓预紧力和材料非线性作用。建立模型如下图:
2.分析所用数据
设计拖拽能力 m=2300kg,螺栓拧紧力矩 M=90N*m,螺栓直径 d=12mm。
螺栓预紧力计算: M=P*K*d*0.001
式中:M 为拧紧力矩,P 螺栓预紧力,K 为拧紧扭矩系数 0.284,d 为螺栓直径
由以上公式可以计算得到螺栓的预紧力 P 为 26400N;对拖车装置:拖车拉动力选取在坡度为12%(6.84)的坡道上加速启动时拉动拖车时所需要的力。
式中:F 为拖动力,F1为坡道滚动阻力,F2 为重力在坡度方向的分力,F3 为加速惯性力,G 为拖车重力,m 为拖车质量,f 为滚动阻力系数 0.018,为坡度角 6.84, g 为重力加速度, a 为启动时车辆加速度0.2 g 。
由以上公式可以计算得到拖动力 F 为 7700N;

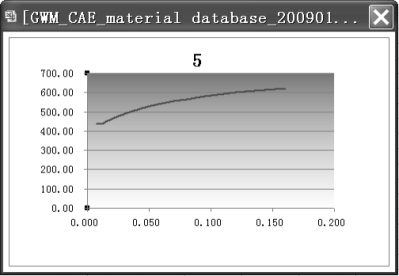

材料曲线:选用公司 5 号材料,如下图
分析设置 2 个 step,第一个 step 用于计算螺栓预紧力对拖车横梁的作用;第二个 step 用于计算拖动力对拖车装置的作用。约束拖车纵梁,在螺栓和拖车孔施加预紧力和拖动力,载荷作用结束后,拖车装置不允许出现塑性变形。
3.分析结果

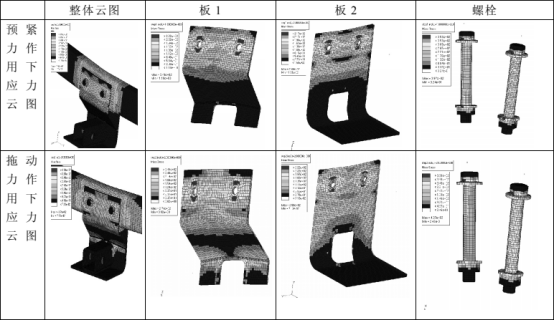

3.1 拖车装置应力云图:
上述两种情况最大应力为 437MPa,出现在螺栓法兰面根部,其余结构件应力较小,均远低于各自材料的屈服点,我们认为,此设计完全可以满足拖车要求。
3.2 拖车装置优化分析:
从以上分析结果可以看出,结合设计所选取的材料,可以进行进一步的优化分析,以便在满足拖车要求的前提下,使得结构的重量能够降低。

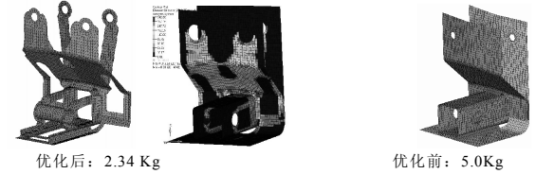

优化分析采用 optistruct 求解器,设定最大应力不超过 350MPa 为约束,结构形状为变量,质量为目标,在同等分析条件下获得的优化结构如下图:
优化后结构最大应力为 346MPa,重量降低 53%,满足设定要求。
4. 结论
利用 ABAQUS 强大的接触非线性分析和 Optistruct 优化功能,对拖车装置在设计初期进行有限元分析和优化,验证设计的可行性,同时在满足拖车要求的前提下,对结构进行优化、减重,为性能设计提供数据支持。
资料来源:达索官方
