与热光（TO）的温控材料原理不同，光电调制器（EO-modulator）是用电信号控制光信号。本案例基于硅光材料（SiP）、行波式（Traveling Wave）和马赫-曾德尔调制器（Mach-Zehndermodulator）, 所以可以称为SiP TWMZM或Traveling-wave SiP MZM。

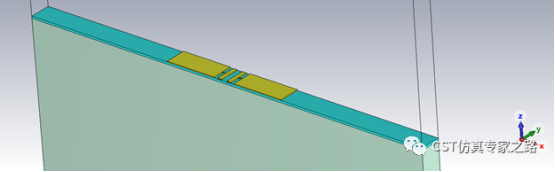

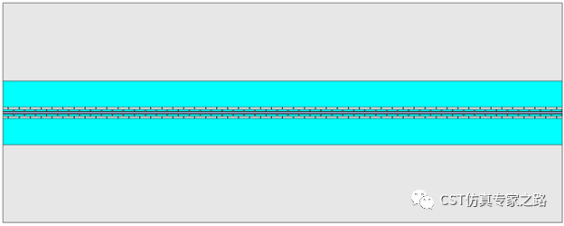

完整模型大致如图（俯视图），属于完整MZM的一条调制分支。浅蓝色为两条金属传输线，一条为微波信号线（GHz），另一条为参考地，他们叫行波电极（traveling wave electrodes， TWE），这种共面带线CPS走线常用于光学。光波导信号线（接去光纤，THz）在中心，并未显示，简单来说就是，金属上的微波信号，控制中心处细细的光纤信号，比如都是从左到右。

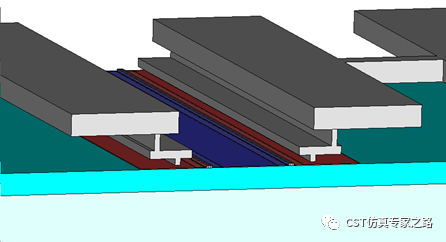

由于周期性和对称性，建模过程可简化为一个小单元(modulator segment)，行波电极中间是常用T型慢波结构，与硅基底直接有一层绝缘体。
1. 无负载仿真：
这种只有电极的单元叫无负载慢波传输线，其S参数可转换成ABCD参数，用于提取更多传输线参数，并与有负载情况的ABCD参数一同用于计算光电调制效率（EO Modulator Efficiency）。

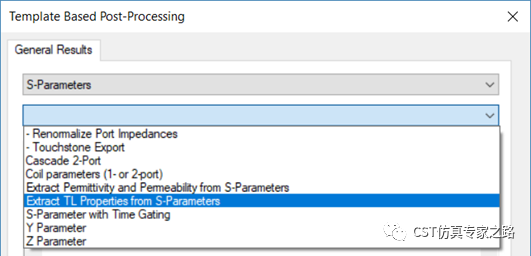

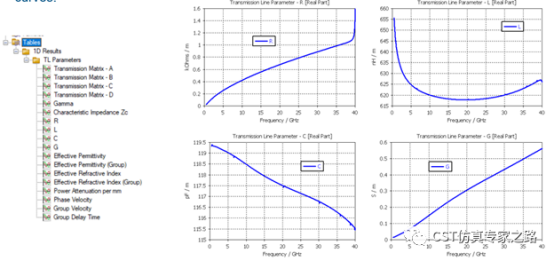

仿真S参数之后，可用后处理提取ABCD，或RLCG等等：
2. 有负载仿真：

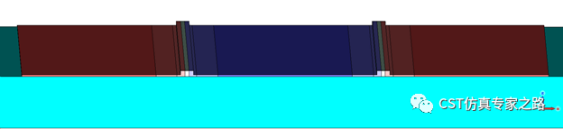

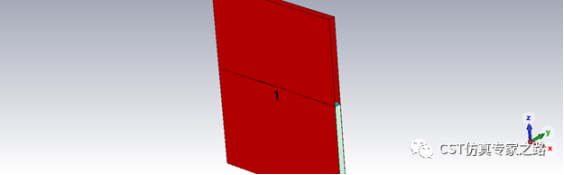

有负载的意思是信号线与地线直接用PN结并联，侧图如下：
放大如下：
也就是说，两个电极之间是一些有参杂的半导体P-N-P结构作为负载。这种PN结在集成硅光系统的高速数据传输中是主要方案。

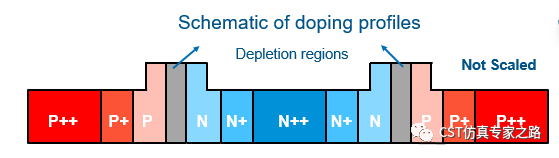

具体分布如图：
其中，++是指高参杂密度（high doping concentration）, +是指中等参杂密度（medium doping concentration）, 没+是指低参杂密度(low doping concentration)。而灰色地带则是PN结的耗尽层。

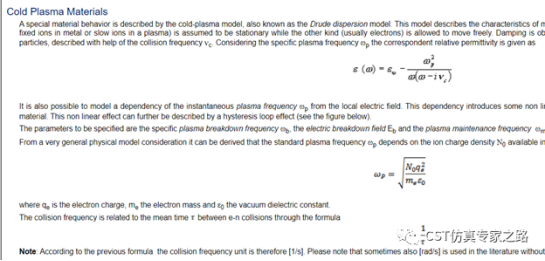

那么问题来了，如何定义半导体材料，进行高频仿真呢？这是本案例的重点，用的是传统的Drude材料模型。需要提供等离子频率和碰撞频率两个量。根据帮助文档中的冷等离子体材料，真空中等离子频率和碰撞频率公式已给出：
不过对于半导体，我们需要更完整的公式，等离子频率可依据参杂密度计算：

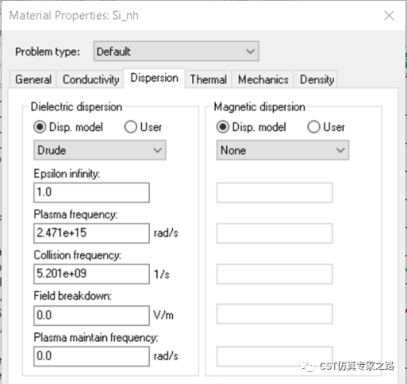

与碰撞频率公式一样，这些半导体Drude模型参数可在大量关于表面等离子体光子学（plasmonics）文献中获得。所以，我们需要给每部分参杂不同的PNP材料创建一个Drude材料，这样就可以进行高频仿真了。比如：

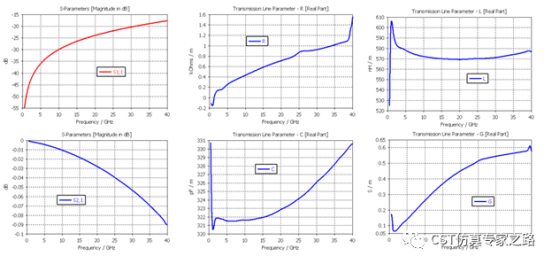

所以，有负载时，我们也可以拿到一组S参数，ABCD参数，RLCG参数：
3. 参数提取

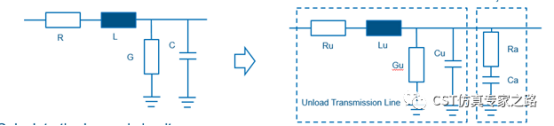

PNP负载的效果是增加了并联电阻和电容：

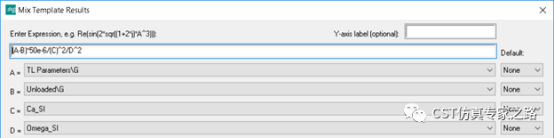

这样用有负载时的C减去无负载时的C，就是PNP电容Ca；同理我们也可以推出PNP的电阻Ra。

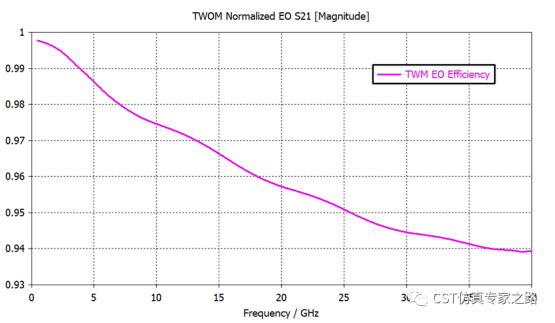

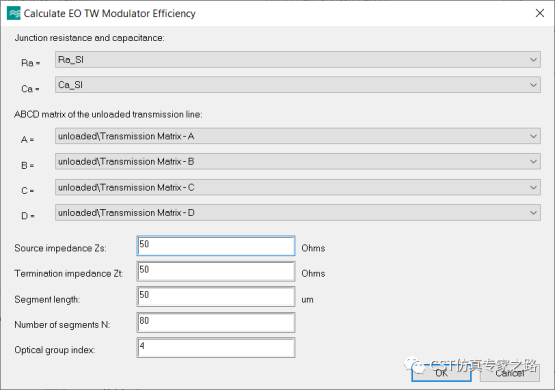

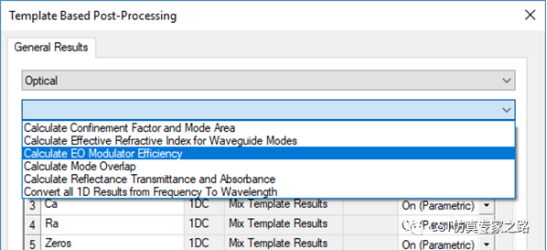

最后，用后处理得到调制器的效率，比如80个这样的周期结构：
